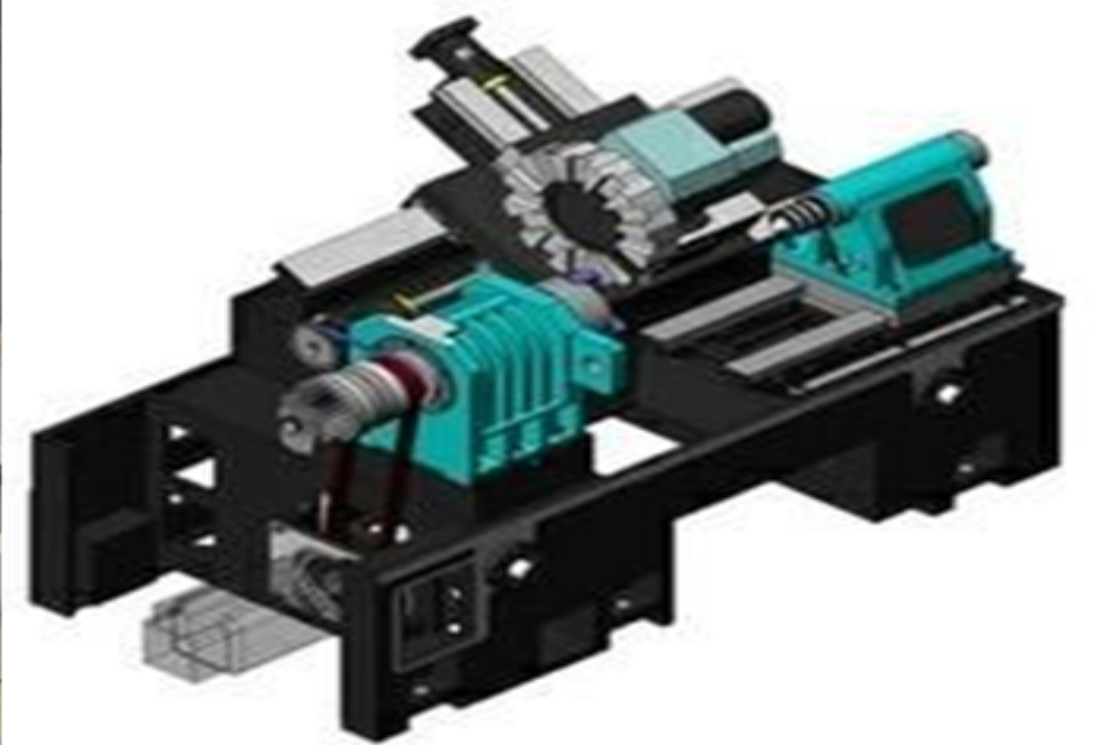

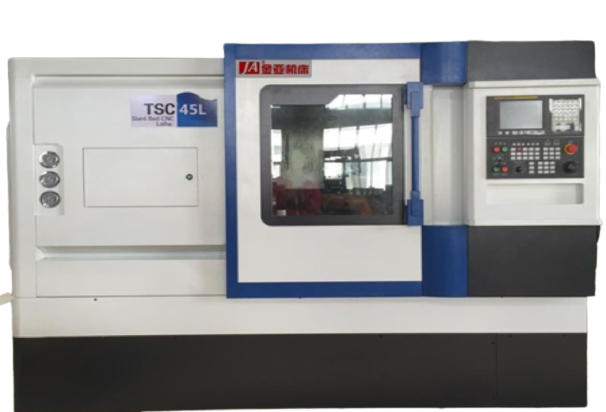

Токарный станок TSC45L с ЧПУ Syntec 21

О товаре

Особенности

• Станина выполнена из высокопрочного чугуна с наклоном постели 30 ° с применением трубчато-полосной структуры. Машина значительно улучшилась изгиб и жесткость на кручение.
• Надежный шпиндельный узел с применением высокоточных подшипников NSK, что
• гарантирует долговечность данного узла и высокие показатели обработки.
• ШВП, линейные направляющие, гидравлические колонны, система смазки оборудования, электрические патроны, поворотные цилиндры, муфты, подшипники и другие ключевые функциональные компоненты Японских и Тайванских брендов.
• Линейная направляющая для более точного позиционирования и движения, при одновременном повышении износостойкости движущихся частей, чтобы повысить стойкость к ударным нагрузкам, повысить срок службы машины.
• Металлические кожухи обеспечивают надеждою защиту всех подвижных элементов стака, что в свою очередь увеличивает ресурс станка в целом.
• Система ЧПУ и привода производства Fanuc в сочетании с электрической частью от европейских брендов гарантируют высокую точность обработки и долговечность.
• Сборка подвижных частей станка происходит при помощи лазерного интерферометра и точности коррекции Ballbar.
• Блок патрона шпинделя и сам шпиндельный узел проходит балансировку под нагрузкой и на холостом ходу, посредством динамической балансировки двухканальной цитометрии, что существенно увеличивает динамическую точность и долговечность шпинделя.

Технические характеристики

Наименование	Параметр	Значение
Диапазон обработки	Диаметр обработки над станиной	560 мм
	Максимальный диаметр обработки	450 мм
	Максимальная длина резки	500 мм
Шпиндель и патрон	Максимальная скорость вращения шпинделя	4200 об/мин
	Шпиндель форма головы	A2-8
	Гидравлический патрон	10 "
	Мощность главного двигателя	15/18,5 кВт
	Внутренний диаметр патрона	66 мм
	Макс. диаметр прутка	52 мм
Осевая подача	Ось Х эффективный ход	250 мм
	Z-ось эффективного хода	610 мм
	Ось С с двойным тормозом, индексацией и позиционирования
	Скорость перемещения х.х. X / Z	30/30
	Тип направляющих линейных рельс X/Z	45
	Тип передачи X/Z	прямая
	Мощность двигатель оси Х	1,8 кВт
	Z-ось мощности двигателя	3,0 кВт

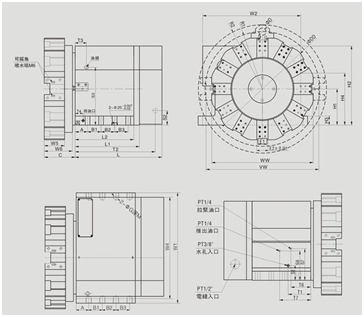

Револьверная головка	Револьверная голова (смена сервопривода, гидравлический замок) на 12 инструментов	100-12T
	Размер инструмента	25X25 мм
	Высота револьверный центр	100 мм
Точность	Точность позиционирования	±0,006 мм
	Повторная точность позиционирования	±0,003 мм
	Обработка эллиптичность	0,005 мм
	Шероховатость обработки	Ra0.8
Гидравлическая задняя бабка	Диаметр втулки / ход	80 / L80 мм
	Максимальный ход	450 мм
	Втулка конического отверстия	MT-4
Другие параметры	Вес машины	4200 кг
	Габаритные размеры (мм)	2400x1950x1800

Комплектация

Основные компоненты	Марка
CNC	Syntec 21 (Тайвань)
Сервомотор и приводные системы	Syntec (Тайвань)
Сервомотор и привод шпинделя 15/18.5KW	Syntec (Тайвань)
Шариковый винт	THK (Япония)
Винтовые подшипники	NSK (Япония)
Соединительная уфта	Тайвань
Линейные направляющие	THK (Япония)
Основные электрические компоненты	Schneider (Франция)
Система смазки	River valley (Япония)
Гидравлическая резцедержка 100-12T	Cheng Xin (Тайвань)
8-дюймовый гидравлический патрон	Jiahe (Тайвань)
Конвейер удаления стружки	Сделано в Китае

Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы по доставке неисправного элемента несет покупатель.
