Серии используют горизонтальную плоскую метку высоты слоя (HT300) общую структуру литья, постельные базовые детали изготовлены из смолы песка всего литой, искусственное старение лечения, в целом хорошее сопротивление шока и хорошая стабильность.
Два направляющих в пределах жесткой дорожки, седло процесс «пластиковая паста»,
подвижный элемент может быть реализован микро-канал, чтобы предотвратить ползучести.
Серво система подачи двигателя, точность шариковые винты, точность высокой жесткости структуры композита подшипник, точность позиционирования, высокая эффективность передачи.
Отверстие шпинделя составляет 105 мм, с высокой скоростью, широким диапазоном скоростей, с низким уровнем шума машиной. Четвертая передача сдвиг основной частоты передачи двигатель бесступенчатого внутренний профиль.
6 лазерных детекторов для определения динамической точности на заводе-изготовителе, и, следовательно, машина имеет высокую точность позиционирования и повторяемость.
Общие характеристики
Параметр
Значение
Максимальный диаметр заготовки над
станиной
ф800mm
Максимальный диаметр заготовки над
суппортом
ф520mm
Максимальная длина обрабатываемой
заготовки
5000мм
Ширина кровати и материал
600мм HRC50-52
Максимально допустимый вес заготовки
с 2мя подставками
4000кг
Максимально допустимый вес заготовки
3000кг
Шпиндель
Параметр
Значение
Высота центра шпинделя над кроватью
400мм
Диаметр отверстия шпинделя
ф105mm
Передний диаметр подшипника шпинделя
ф160mm
Длина грифа
850мм
Тип шпинделя
C11 или D11
Конус шпинделя
Метрика 120мм 1:20
Скорость вращения шпинделя
(механическая четвертая передача)
Дополнительный сервопривод шпинделя
Шпиндель осевого вертикальное расстояние от опорной
поверхности инструмента
40мм
Размер поперечного сечения инструмента
32 × 32 мм
Вертикальные четыре электрических револьверная головка
LD4B-CK6180 (280 * 280)
Держатель индексации воспроизводимости
0,01 мм
Револьверный время индексации
2.2 секунды
Седло наибольшего направления путешествия Z
4000мм
X максимальное боковое перемещение держателя инструмента
330мм
Седло быстрой скорости движения до Z
8000mm / мин
Быстрая скорость перемещения держателя инструмента поперечном направлении X
6000мм / мин
Задняя бабка
Параметр
Значение
Диаметр втулки задней бабки
φ100
Ход втулки задней бабки
250
Пиноли задней бабки
Морзе 6
Оснащение станка
Наименование
Модели и технические характеристики
Кол-во
Станок с ЧПУ
CK6180
1
Патрон
1
Губки
K11400
1
Марка сплава наконечника
SIS25-2 6 #
1
Шестигранный ключ
S91-7 8
1
Шестигранный ключ
S91-7 10
1
Шестигранный ключ
S91-7 12
1
Рожковый ключ
S92-5 17
1
Пластмассовая труба
φ20 1,5 Mi
1
Щипцы для валов
S94-18 2 × 180
1
Первый винт
GB / T799-1998 M24 × 400
6
Гайка
GB / T41-2000 М24
6
Гайка
GB / T97.1-1985 24
6
Инструкции
Механические, электрические, отчеты о проверке
1 часть
Сертификат завода
1 часть
Упаковочный лист
1 часть
Ручной держатель инструмента
1 часть
Система Руководство по эксплуатации (англ.)
1 часть
Технические характеристики преобразователей
1 часть
Стандарт производства
Машина используется в основном для производства стандартов
(1) Станки металлорежущие сборки Общие технические условия GB / T25373-2010
(2) первая часть механической безопасности электрических машин электрическое оборудование:
Общие требования GB5226.1-2008
(3) точность ЧПУ горизонтальный осмотр токарный GB / T16462-1996
Уровень шума
В соответствии с GB / T16769-2008 «метод измерения уровня металла резки шума» испытания, общего шум пустой работающей машины ≤83dB (А).

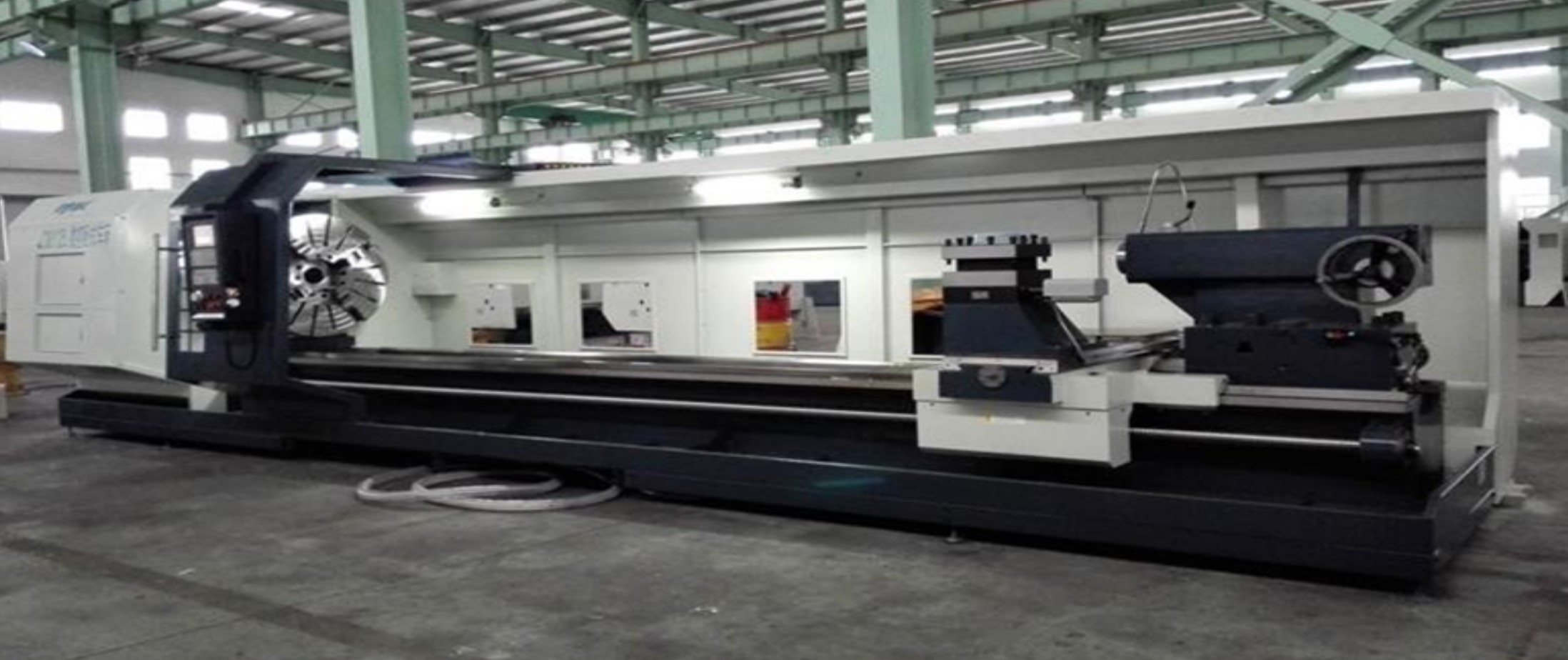

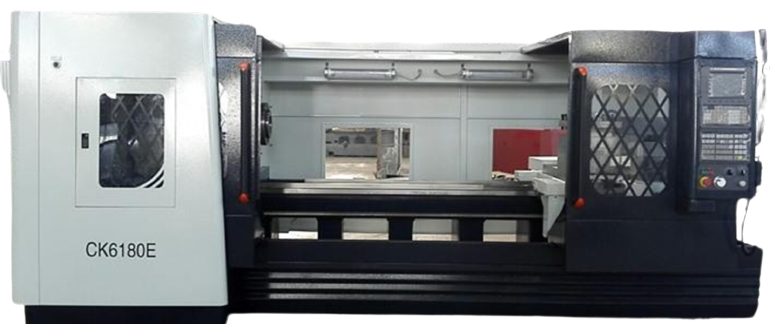

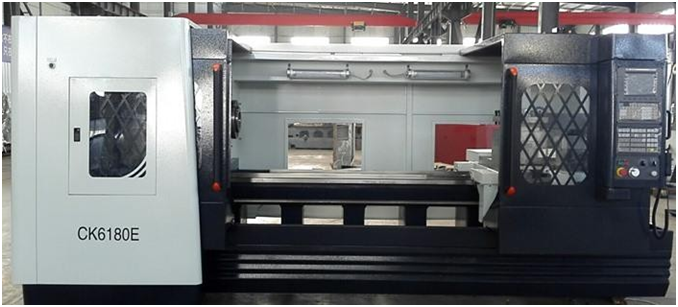

Фото оборудования
Условия гарантии
Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы по доставке неисправного элемента несет покупатель.
Показать полностью
Характеристики
Страна производитель
Китай
Вес
11000
кг
Ширина
185
см
Высота
172
см
Длина
780
см
ЧПУ
Да
Диаметр обработки
520
мм
РМЦ
5000
мм
Мощность шпинделя
15
кВт
