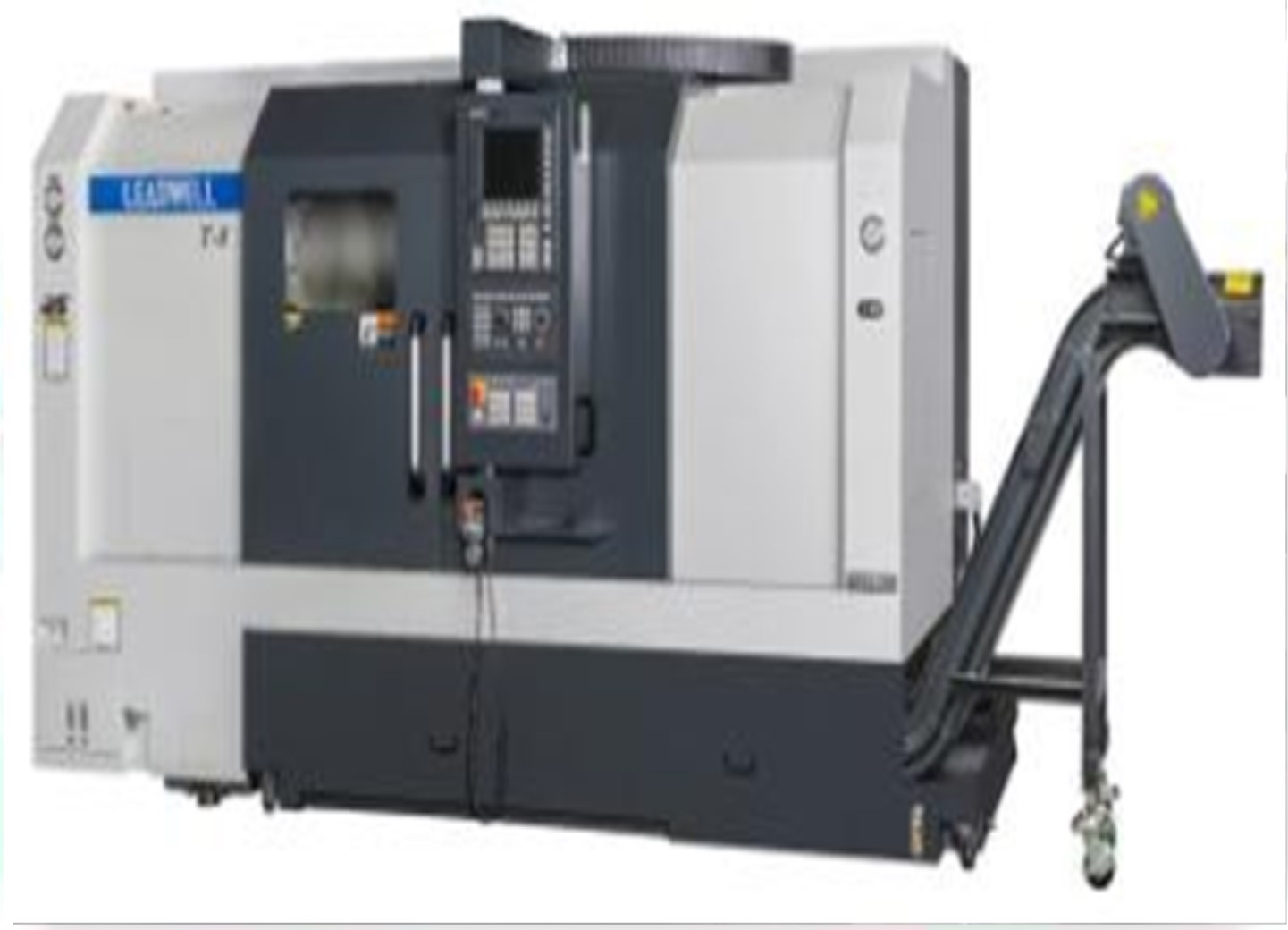

Токарный станок ЧПУ Leadwell T-8M FANUC 0i-TF

О товаре

Особенности

Высокоточный шарико-винтовые передачи

Leadwell использует ШВП от таких известных производителей, как THK, IBL, STAR и HIWIN Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также обеспечивать плавное преобразование крутящего момента привода в поступательное движение исполнительного механизма.

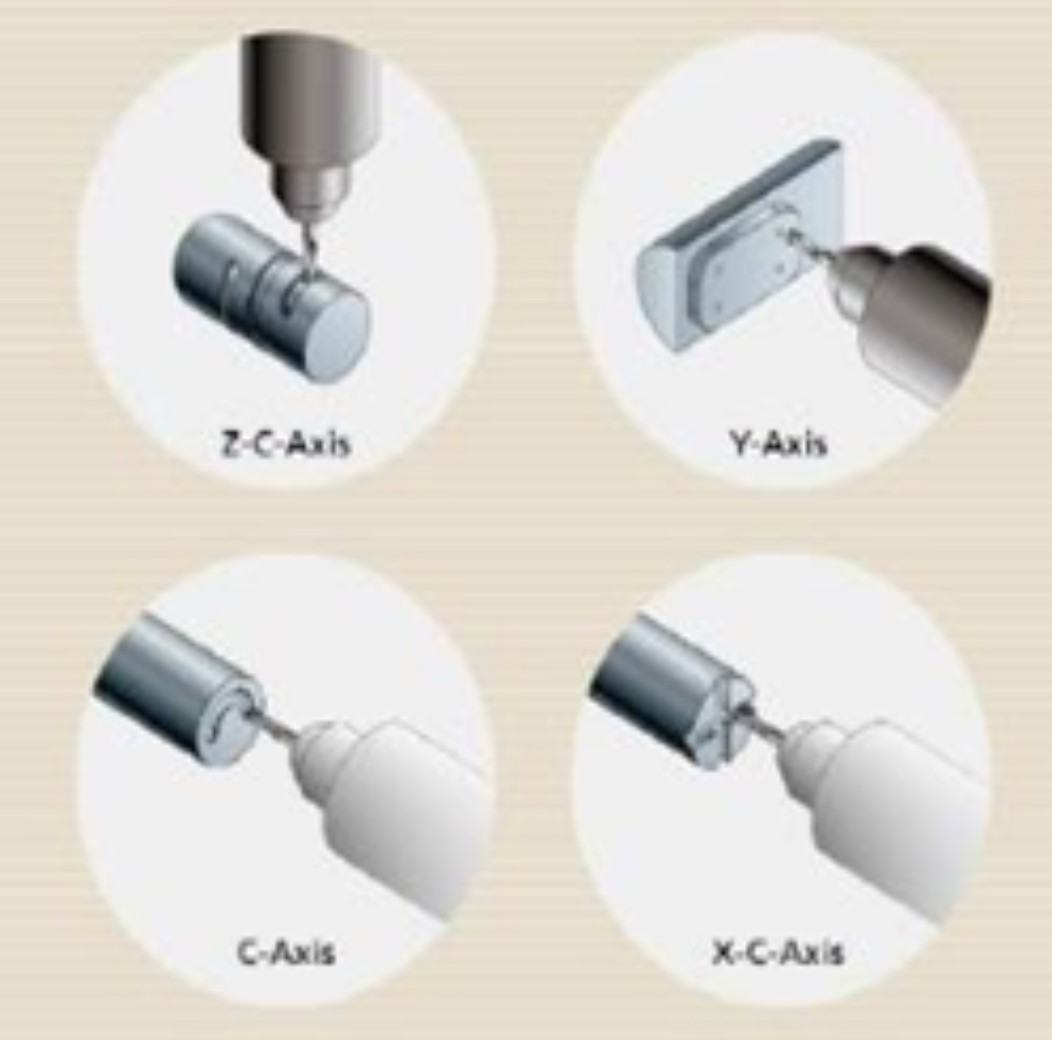

Функция вращающегося инструмента

• Функция вращающегося инструмента обеспечивается вспомогательным шпинделем, встроенным в револьверную головку.
• Данная функция используется для выполнения операций фрезерования, сверления и резьбонарезания.
• Все станки с приводным инструментом оснащены высокоточной осью С - поворотом детали на заданный в программе угол.
• Комбинация движений (интерполяция) по осям Х и С позволяет выполнять фрезерование сложных контуров, расположенных на торце или на цилиндрической части заготовки.

Технические характеристики

Параметр	Ед. изм.	Значение
Макс диам. устанавливаемой заготовки	мм	637
Макс диам. точения	мм	430 BMT65 285 VDI40
Макс длина точения	мм	745
Макс диам. прутковой заготовки	мм	77 (85/103)*
Перемещения
Перемещение по оси Х	мм	225+15
Перемещение по оси Z	мм	790
Перемещение по оси Z2	мм	-
Главный шпиндель
Макс скорость вращения	об/мин	3500
Размер зажимного патрона	мм	250 (300)*
Конус противошпинделя		А2-8 (А2-11)*
Мощность двигателя FANUC	кВт	18,5
Противошпиндель
Макс скорость вращения	об/мин	-
Размер зажимного патрона	мм	-
Конус противошпинделя		-
Мощность двигателя	кВт	-
Револьверная головка
Количество позиций	шт	12
Количество приводных позиций	шт	12
Сечение держателя инструмента	мм	25*25
Диам. сечения держателя осевого инструмента	мм	40
Мощность привода вращающегося инструмента	кВт	5,5
Макс. скорость вращения инструмента	об/мин	5000
Задняя бабка
Диаметр пиноли	мм	100
Внутренний конус пиноли	МТ	5
Подачи
Скорость быстрых перемещений по осям X/Z/Z2	м/мин	20/24/-
Двигатели FANUC
Мощность двигателя привода подач по осям X/Z/Z2	кВт	3/3/-
Размеры
Вес	кг	6200
Габариты	мм	3905*1930*1980
Суммарная потребляемая мощность	кВа	40

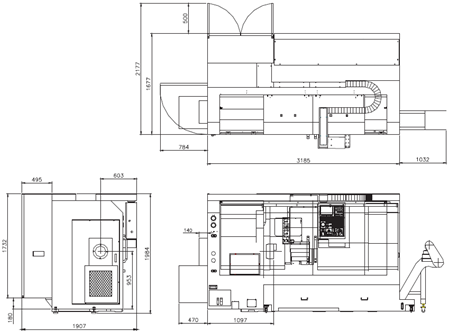

Установочные размеры

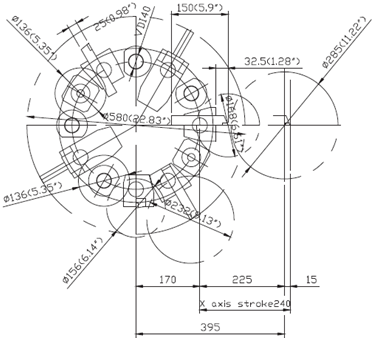

Максимальный размер инструмента

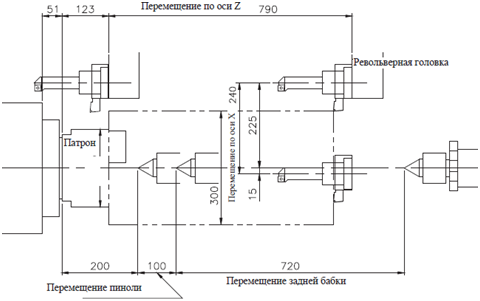

Диапазон перемещений

Опции включенные в стоимость предложения

• Пуско-наладка
• Комплект каленых кулачков для патрона
• Комплект сырых кулачков для патрона
• Педаль управления гидравлическими узлами
• Стружкоуборочный конвейер с баком
• Система подачи СОЖ с помпой и баком для СОЖ
• Устройство измерения и привязки инструмента Renishaw
• Комплект инструмента для пуско-наладки станка:
  Державка токарная SDJCR2525M12 – 1 шт
  Пластины DCGX11T308-LH YD102 – 10 шт
  Державка токарная QEHD2525R23 – 1 шт
  Пластины ZTHD0504-MM YB9321 – 10 шт
• Инструментальный приводной блок, осевой – 2 шт.;
• Инструментальный приводной блок, радиальный – 2 шт.;
• Инструментальный блок для наружных резцов – 3 шт.;
• Инструментальный блок для внутренних резцов – 4 шт.;
• Осевой инструментальный блок -1 шт.;
• Комплект переходных втулок – 1 к-т.

Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы по доставке неисправного элемента несет покупатель.
