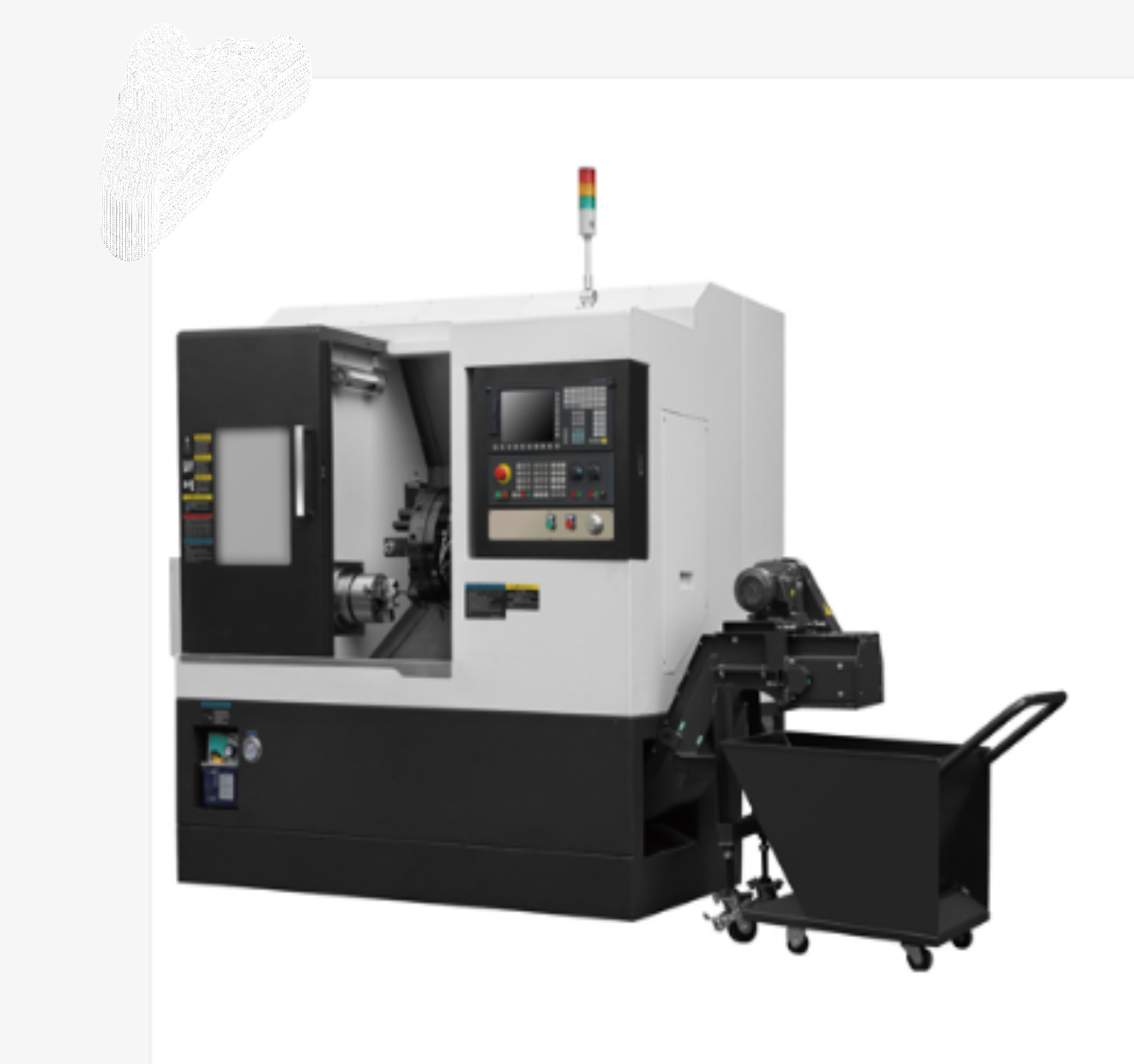

Токарный станок BL-TC360Y

О товаре

Особенности станка

• Супер компактная структура, большое внутреннее пространство, современный внешний вид
• Изготовлен с применением комплектующих брендов ГЕРМАНИЯ / ЯПОНИЯ / ТАЙВАНЬ.
• Для TC360Y станина без наклона, наклонная станина 30° (структура, аналогичная JAPAN TSUGAMI M06 / 08), применение 90° линейные направляющие осиY
• Для TC400 / 400Y / 500 применено 30 ° интегральный наклонный дизайн кровати (структура, похожая на JAPAN TAKISAWA 106/108), TC400Y применено 30 ° BOX направляющий Y оси
• Для TC500, оси XZ применяют линейный направляющий типа ROLLER, шпиндель принимает подшипник типа ROLLET, сверхвысокую жесткость
• Применение модульной конструкции, имеет сильную расширенную функцию, легкую для выбора различных специальных конфигураций, таких как: набор инструментов, улавливатель деталей и т. Д.
• Применение песчано-чугунной станины HT300, после обработки старения и анализа FEA,
• Рама принимает конструкцию разделения масляной охлаждающей жидкости, принимает независимый бак охлаждающей жидкости
• Установка сервопривода на 12 инструментов и функция осей C, чтобы легко реализовать функцию токарной обработки и фрезерования.
• Установка расширительного бака, уменьшение колебания давления во время смены инструмента
• Применение высокоточного интегрального шпиндельного блока, шпиндельный двигатель принимает высокопроизводительный серводвигатель, большой выходной крутящий момент, высокую скорость, широкий диапазон регулировки
• Применение магнитного кодировщика с прямой связью кольцевого типа, чтобы реализовать точную функцию ориентации осей C.
• Применение высокоточного, предварительно растянутого шарико-винта (двойные гайки), в сочетании с двигателем подачи непосредственно рычажным механизмом, без зазора, высокая жесткость трансмиссии, может реализовать μ класс точного поворота.

Спецификация

Пункт	Спецификация	Единица	BL-TC360Y
Способность	Макс. качели над кроватью	мм	Φ500
	Макс. диаметр качания над скольжением	мм	Φ280
	Макс. длина точника	мм	200
	Макс. поворотный диаметр.	мм	Φ200
Веретено	Отверстие шпинделя	мм	Φ56
	Тип конца шпинделя	/	А2-5
	Частота вращения шпинделя	оборотов в мин	5000
	Размер патрона	/	6''
	Макс. проходной диаметр шины	мм	44
	Мощность двигателя шпинделя	кВт	5.5
	Точность деления осей C	Град	0,008 г.°
Оси X/Y/Z	Ход осей X	мм	110+20
	Ход осей Y	мм	±35
	Ход осей Z	мм	330
	Линейный тип направляющей осей X/Z	/	Тип ШАРИКА
	Тип направляющей оси Y	/	90°Линейная направляющая
	Скорость перемещения по осям X/Z	м/мин	28/28
	Y оси быстрой скорости перемещения	м/мин	12
Инструментальная башня	Тип орудийной башни	/
	Количество инструментов	/
	Размер инструментария	мм	20×20, Φ25
	Двигатель с приводом от инструмента	квт	1
	Крутящий момент двигателя с приводом от инструмента	Н.m	6
	Максимальная скорость живого инструмента	оборотов в мин	3000
	Тип живого инструмента	/	VDI 20
Задняя бабка	Ход пера задней бабки	мм	Н/Д
	Диаметр пера задней бабки.	мм
	Конусность пера задней бабки	/
Точность	Точность точения поворота по окружности	/	IT6
	Шероховатость финишного точения	мм	Ra0.4 ~ 1,6
	Финишная скругляемость поворота	мм	≤ 0,003
	Точность позиционирования (X / Y / Z)	мм	0.005/0.005/0.008
	Точность повторения позиционирования (X / Y / Z)	мм	0.002/0.004/0.004
Другие	Габаритный размер	мм	1800×1480×1740/ 2500×1480×1740 (исключая/включая конвейер стружки)
	Вес	кг	2700

Список основных деталей

Пункт	Бренд
Контроллер с ЧПУ	GERMANY-SIEMENS
Кормление водителя и двигателя	GERMANY-SIEMENS
Драйвер шпинделя и двигатель	GERMANY-SIEMENS
Шпиндельный блок	TAIWAN-LOSEN/VOLIS
Шпиндельный энкодер	GERMANY-HEIDENHAIN
Орудийная башня с сервоприводом	GERMANY-SAUTER
Шарико-винтовой	TAIWAN-PMI/HIWIN
Шарико-винтовой подшипник	JAPAN-NSK/NTN
Линейная направляющая	TAIWAN PMI/HIWIN
Система смазки	TAIWAN-ISHAN
Ротационный масляный цилиндр и патрон	TAIWAN-AUTOGRIP
Гидравлические детали	TAIWAN/JAPAN
Насос охлаждающей жидкости	Joint-venture
МПГ	USA-HEDSS
Трехцветная индикаторная лампа	KOREA-QLIGHT
Изоляционный трансформатор	CHINA top-CHINT/JIUKO
Выключатель	FRANCE-SCHNEIDER
Контактор переменного тока	FRANCE-SCHNEIDER
Реле	JAPAN-OMRON
Источник питания выключателя постоянного тока	TAIWAN-MEANWELL
Клеммы	GERMANY-WEIDMULLER
Синхронный ремень	USA-GATES
Синхронное ременное колесо	TAIWAN-PTP
Орехи	TAIWAN-YINSH
Муфта вала	GERMANY-KTR/R+W
Расширяемая крышка	TAIWAN-WANHE
Конвейер стружки и ковш для стружки	TAIWAN-WANHE
Труба охлаждающей жидкости	TAIWAN-WEIDING

Фото оборудования









Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
