Применены технологии TAIWAN, большинство деталей GERMANY/JAPAN/TAIWAN
Максимальное одновременное движение 6 осей и 4 осей, многофункциональность и высокая точность

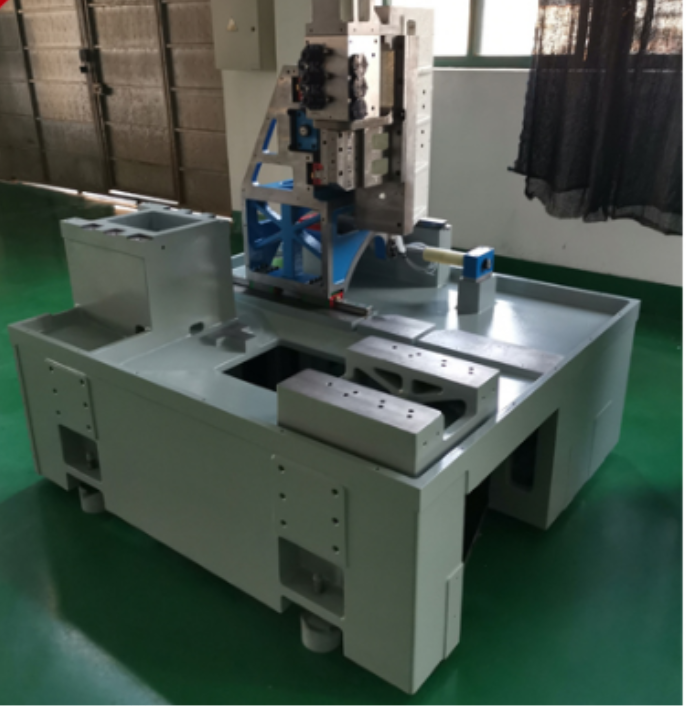

Применено высокое качество FC35 MEEHANITE чугуна, твердость выше, чем HRB190, высокая жесткость
Высокая точность постоянного магнетизма, электрический шпиндель, магнитное кольцо энкодер, JAPAN высокой точности угла контакта шарикоподшипника, достижение высокой жесткости шпинделя и хорошая точность удержания, шпиндель flop≤2μm

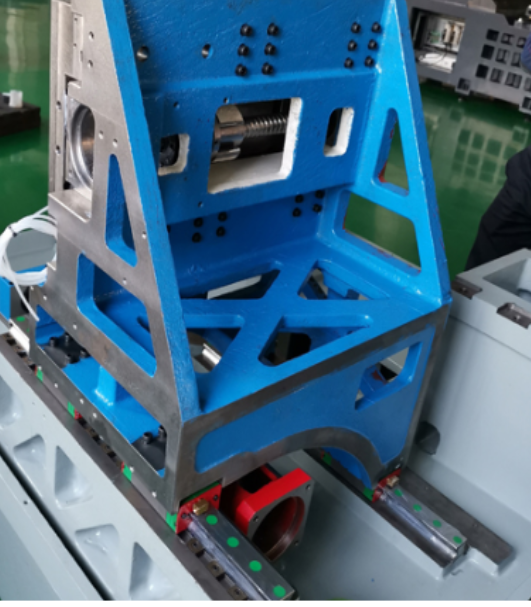

Применение высокоточной шарико-винтовой пары и линейной направляющей

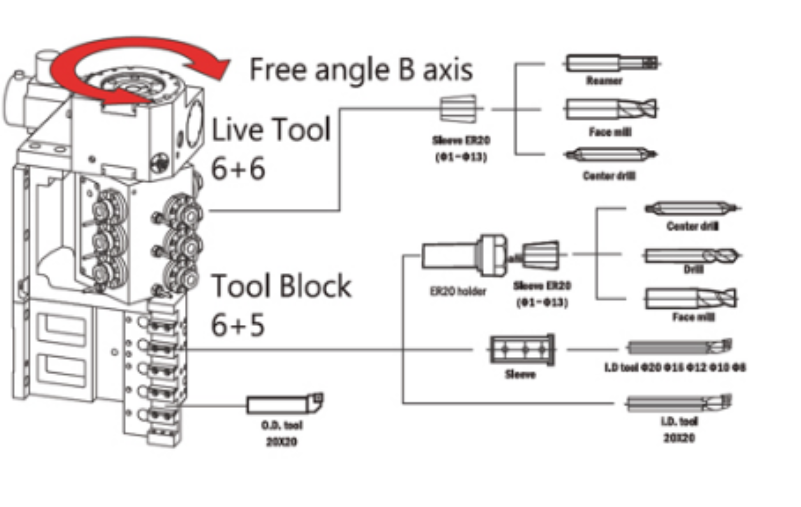

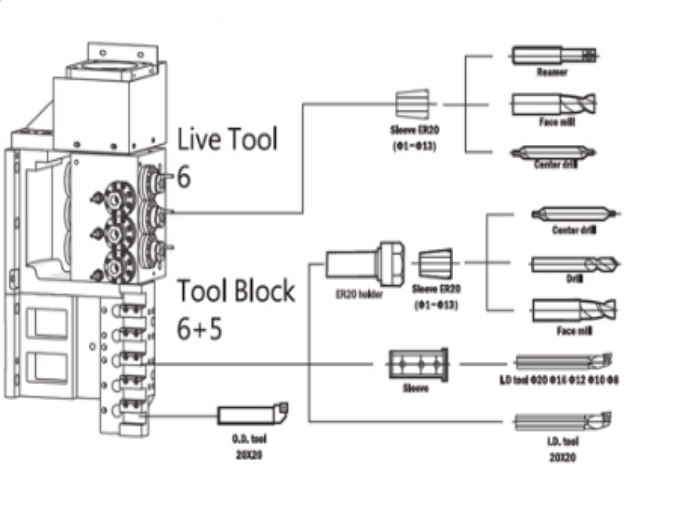

i42 ECO M без осей B, i42 ECO B монтирует свободный угол 360°индекс оси B для реализации всех угловых обработок
Имеется гидравлическая задняя бабка
Спецификация
Предмет
Единица измерения
BL-i42 ECO B
Макс. обрабатываемый диаметр прутка
мм
Φ 42
Отверстие главного шпинделя
мм
Φ 43
Макс. обрабатываемая длина
мм
230
Тип шпинделя
/
A2-5
Мотор шпинделя
кВт
5.5 / 7.5
Скорость главного шпинделя
оборотов в мин.
4500
Шпиндельный флоп
мм
0,002
Коэффициент разрешения осей B1
°
0,001
Индексирование осей B1
°
360
Время индекса осей B1
s
0,3 (один), 0,6 (полное)
Коэффициент разрешения осей С1
°
0,001
Скорость быстрого перемещения по осям X1 / Y1 / Z1
м / мин
30
Перемещение осей X1 / Y1 / Z1
мм
150/410/250
Количество инструментов OD / ID
шт
6/5
Размер инструмента OD
мм
□ 20
ID инструмента макс. диам.
мм
Φ20
Живой инструмент кол-во
шт
3*4
Сила живого инструмента
кВт
2,4
Цанга живого инструмента
/
ER20
Повторяемая точность позиционирования
мм
≤ 0,003
Общий размер
мм
2350 × 1700 × 1900
Вес
кг
3000
Список основных деталей
Товар
Марка
ЧПУ контроллер
TAIWAN-SYNTEC 22TB
Сервопривод и двигатель
TAIWAN-SYNTEC
Электрический шпиндель с постоянным магнетизмом
Own-made
Шариковый винт
TAIWAN-HIWIN/PMI
Линейный рельсовый путь
TAIWAN HIWIN/PMI
Подшипник шпинделя
JAPAN-NSK
Шариковый винтовой подшипник
TAIWAN
Система смазки
TAIWAN-ISHAN
Основные электрические части
FRANCE-SCHNEIDER
Пневматические детали
TAWAN-AIRTAC
Гайки
TAIWAN-YINSH
Оси B
TAIWAN-GSA
Муфта вала
TAIWAN

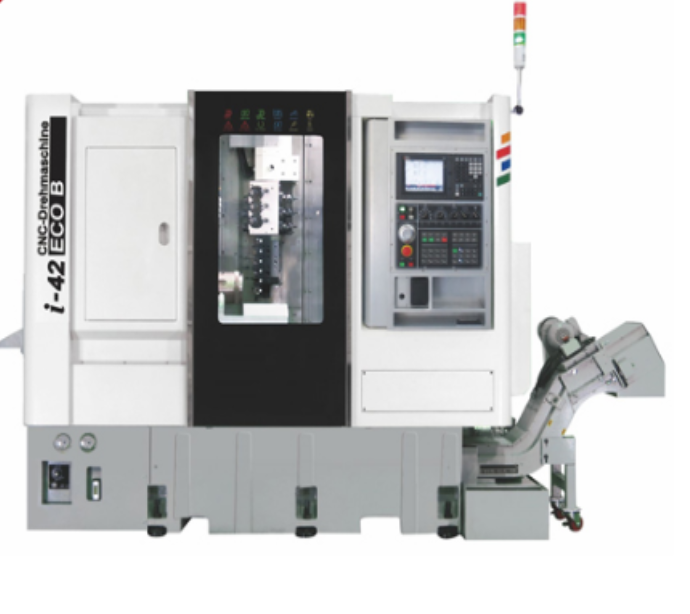

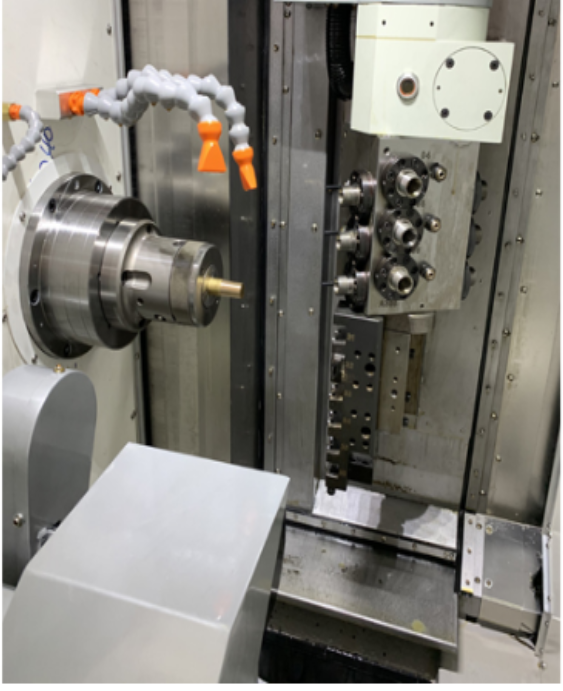

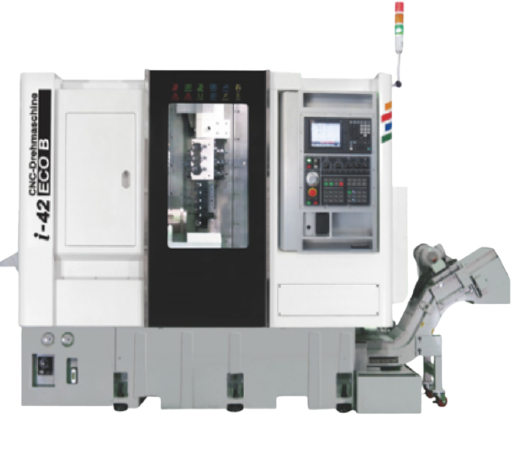

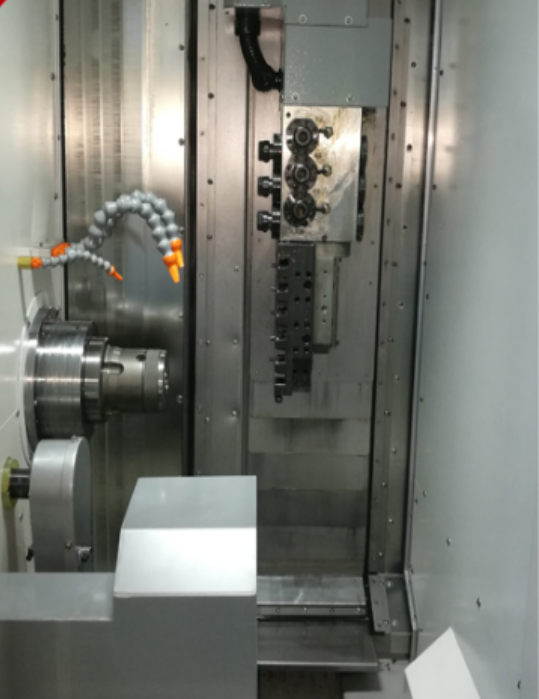

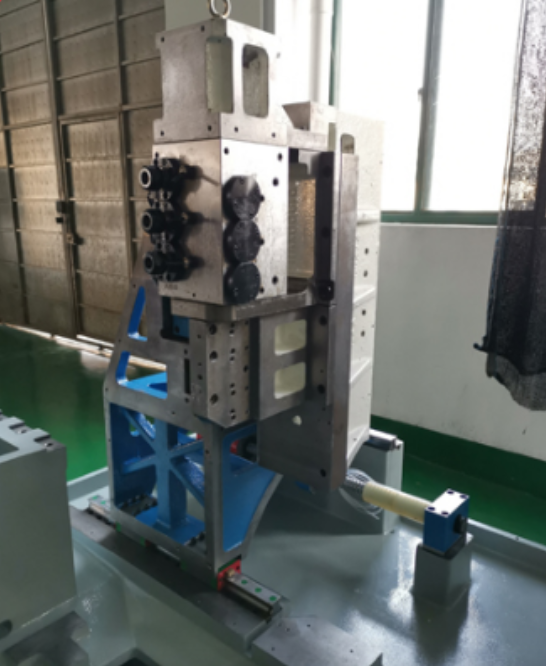

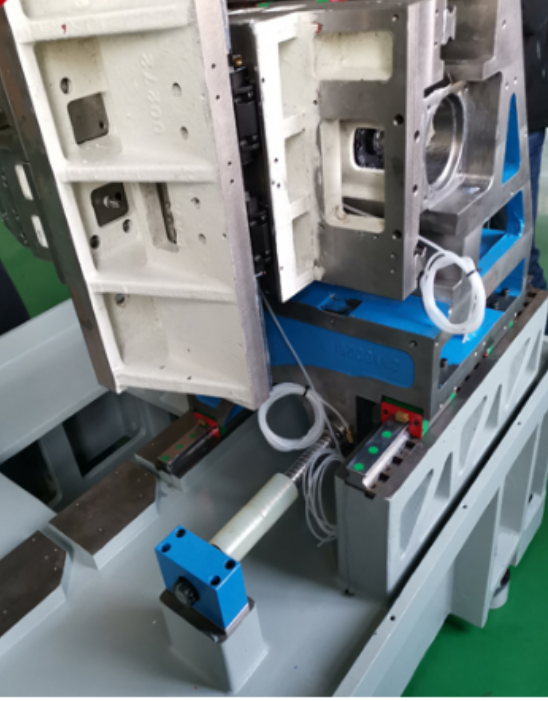

Фото оборудования
Условия гарантии
Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
Показать полностью
Характеристики
Цена по запросу
Да
Страна производитель
Китай
Вес
3000
кг
Ширина
170
см
Высота
190
см
Длина
235
см
ЧПУ
Да
Диаметр обработки
42
мм
РМЦ
230
мм
Мощность шпинделя
7.5
кВт
