Технология TAIWAN, разработанная инженером TAIWAN, большинство деталей марки GERMANY/JAPAN/TAIWAN

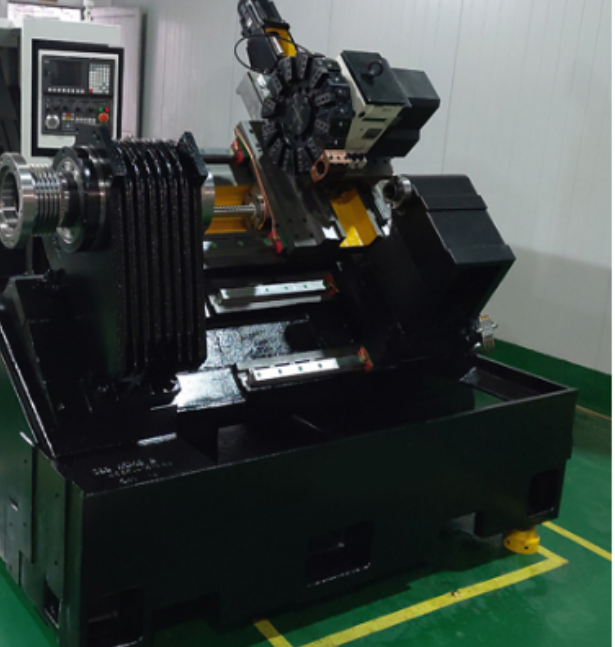

Конструкция наклонной станины с углом наклона 45°интеграл
Линейные направляющие типа ROLLER, сверхвысокая жесткость
Применён чугун класса MEEHANITE, после обработки старением, малая деформация, хорошая прочность на кручение, хорошая термостойкость
Основание принимает многослойное усиливающее ребро, обеспечивает прочность и стабильность станины

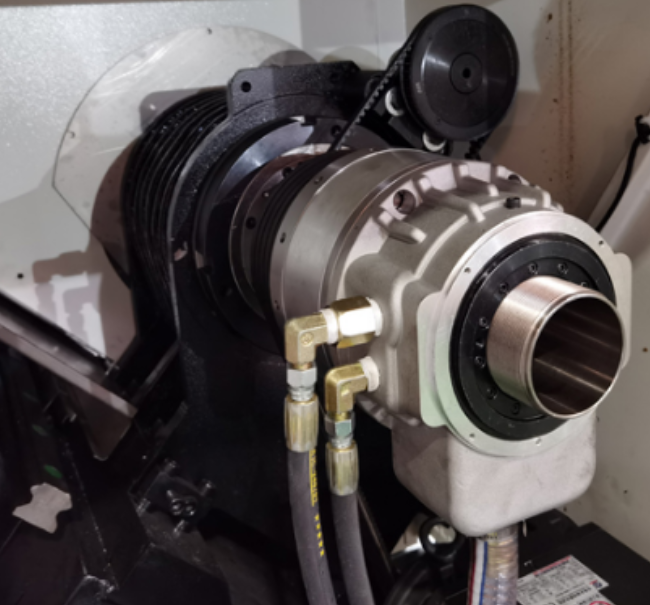

Высокоточный интегральный шпиндель, двигатель шпинделя принимает высокопроизводительный серводвигатель, большой выходной крутящий момент, высокая скорость, широкий диапазон регулировки

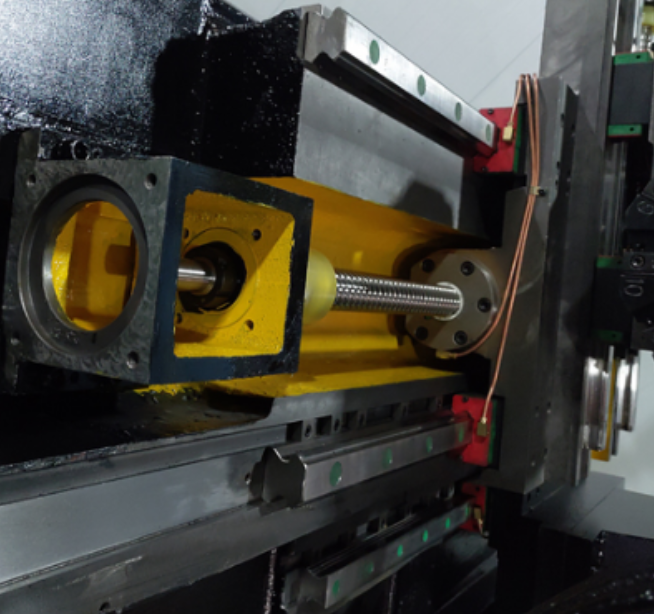

Высокая точность предварительно растянутой шариковинтовой пары (двойные гайки), соединенный с питанием двигателя непосредственно, без зазора, высокая жесткость передачи
Специальная структура программируемой задней бабки, пиноль задней бабки не перемещается, весь корпус задней бабки приводится в движение гидравлическим цилиндром на линейной направляющей
Револьверная головка 10T с гидравлическим сервоприводом
Спецификация
Пункт
Спецификация
Единица
BL-H50Q
Способность
Размер патрона
/
8''/10''
Макс. диам. поворота над станиной
мм
Φ500
Макс. диаметр поворота над седлом
мм
Φ250
Макс. длина обработки
мм
500
Макс. поворотный диаметр.
мм
Φ400
Веретено
Отверстие шпинделя
мм
Φ62
Тип конца шпинделя
/
А2-6
Частота вращения шпинделя
оборотов в мин
3500
Макс. проходной диаметр шины
мм
51
Мощность двигателя шпинделя
кВт
11
Оси X/Z
Линейный тип направляющей осей X/Z
/
Тип РОЛИКА
Ход осей X
мм
210
Ход осей Z
мм
500
Скорость перемещения по осям X/Z
м/мин
30
Инструментальная башня
Тип орудийной башни
/
10T Гидравлический сервопривод
Размер инструментария
мм
25×25, Φ32
Задняя бабка
Конус пиноли хвостовой бабки
/
МТ5 #
Кузов хвостовой бабки макс. ход
мм
450
Точность
Точность позиционирования (X / Z)
мм
±0.005
Точность повторения позиционирования (X / Y / Z)
мм
±0.003
Другие
Габаритный размер
мм
2500×1500×1700
Вес
кг
3800
Список основных деталей
Товар
Марка
Шпиндельный блок
TAIWAN-KENTURN
Инструментальная башня
TAIWAN-MYKUN
Шарико-винтовой
TAIWAN-HIWIN/PMI
Шарико-винтовой подшипник
GERMANY-FAG
Линейная направляющая
TAIWAN HIWIN/PMI
Система смазки
JAPAN-HERG
Ротационный масляный цилиндр и патрон
TAIWAN-AUTOGRIP

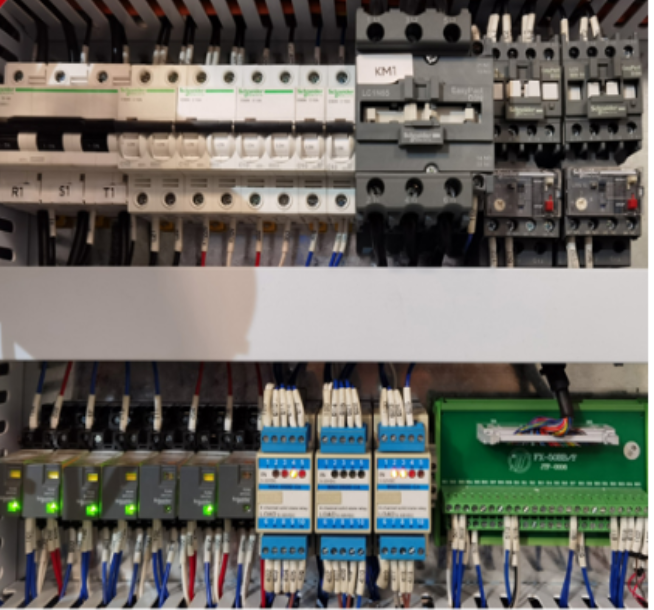

Основные электрические части
FRANCE-SCHNEIDER

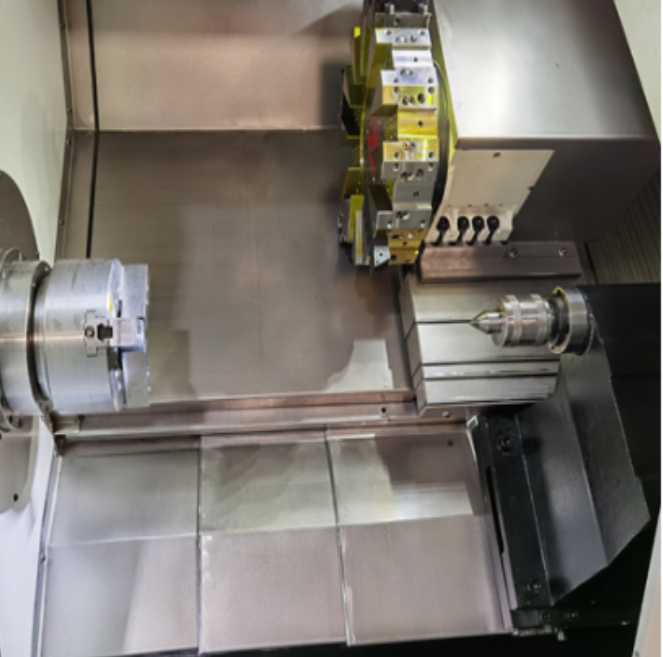

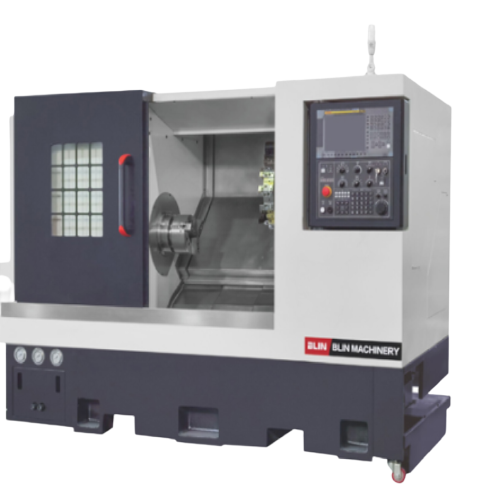

Фото оборудования
Условия гарантии
Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
Показать полностью
Характеристики
Цена по запросу
Да
Страна производитель
Китай
Вес
3800
кг
Ширина
150
см
Высота
170
см
Длина
250
см
ЧПУ
Да
Диаметр обработки
400
мм
РМЦ
500
мм
Мощность шпинделя
7.5
кВт
