Технология TAIWAN, большинство деталей имеют марку GERMAN/JAPAN/TAIWAN
Конструкция наклонной станины с 45° моноблоком
Широкие линейные направляющие, высокая жесткость
Модульная конструкция, удобная для выбора различных специальных конфигураций, таких как набор инструментов и т.д.
Чугун класса MEEHANITE, после обработки старения, небольшое искажение, хорошая прочность на кручение, хорошая термостойкость
Основание принимает многослойное укрепляющее ребро, обеспечивает прочность и стабильность станины
Высокоточный шпиндель (H5 может выбрать 6000rpm синхронный серво электрошпиндель), двигатель шпинделя принимает высокопроизводительный серводвигатель, большой выходной крутящий момент, высокая скорость, широкий диапазон регулировки
Применён высокоточный C3 класс предварительно растянутой шариковинтовой пары, соединенный с двигателем подачи непосредственно, без зазора
Спецификация
Пункт
Спецификация
Единица
БЛ-Н5
Способность
Размер патрона
/
цанг/5'' патрон*
Макс. диаметр качания над станиной
мим
Φ320
Макс. диаметр поворота над заслонкой
мм
Φ126
Макс. длина поворота
мм
320
Макс. поворотный диаметр.
мм
Φ300
Стандартный диаметр поворота.
мм
Φ120
Веретено
Отверстие шпинделя
мм
Φ36
Φ46
Тип конца шпинделя
/
А2-4
Макс. проходной диаметр шины
мм
Φ24
Φ35
Частота вращения шпинделя
оборотов в мин
6000
5000
Мощность двигателя шпинделя
кВт
5.5
7.5
Оси X/Z
Ход осей X
мм
420
Ход осей Z
мм
320
Ширина линейной направляющей осей X/Z
мм
30/30
X осей шарико-винтовой O.D/шаг
мм
Φ25/10
Z оси шарико-винтовые O.D/шаг
мм
Φ32/10
Скорость перемещения по осям X/Z
м/мин
30/30
Пост инструмента
Тип инструмента
/
револьверный
Размер инструментария
мм
20×20, Φ25
Задняя бабка
Конус пиноли хвостовой бабки
/
никакой
Точность
Точность позиционирования (X, Z)
мм
0.008/1000
Точность повторения позиционирования (X,Z)
мм
≤0.005
Прочее
Габаритный размер
мм
1750×1590×1800
Вес
кг
1900
Список основных деталей
Товар
Марка
Шпиндельный блок
CHIAN top brand synchronous servo electro-spindle/TAIWAN-ROYAL
Инструментальная башня
TAIWAN-GSA/YULIN/SWIFT
Шарико-винтовой
H5: TAIWAN-HIWIN C3 class
H6: JAPAN-THK
Шарико-винтовой подшипник
GERMANY-FAG
Линейная направляющая
H5:TAIWAN-HIWIN P class
H6: JAPAN-THK
Система смазки
TAIWAN-ISHAN
Ротационный масляный цилиндр и патрон
TAIWAN-AUTOGRIP
Гидравлические детали
TAIWAN/JAPAN
Теплообменник
Joint-venture
Основные электрические части
FRANCE-SCHNEIDER

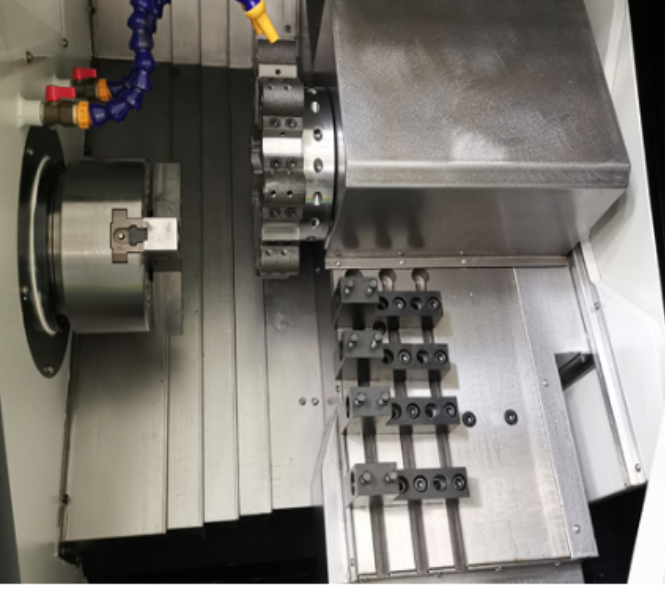

Фото оборудования
Условия гарантии
Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
Показать полностью
Характеристики
Цена по запросу
Да
Страна производитель
Китай
Вес
1900
кг
Ширина
159
см
Высота
180
см
Длина
175
см
ЧПУ
Да
Диаметр обработки
300
мм
РМЦ
320
мм
Мощность шпинделя
7.5
кВт
