Шлифовальный станок с ЧПУ TG-5

О товаре

Описание

Детали

Рабочая головка

• Конусность шпинделя: BT-50.
• Быстрое защелкивание заготовки с пневматическим управлением.
• Точность концентричности рабочей головки в пределах 2 мкм.
• Отклонение угла поворота: не более 0,001°.

Головка шлифовального круга



 Управление




Линейная направляющая




 Система колланта

Программное обеспечение

Преимущества SMART и GUTS

• Мощная функция проектирования инструментов без каких-либо ограничений.
• Интеллектуальный и логический интерфейс.
• В сочетании с 3 передовыми инструментами:
  - дизайн с вычислением пространственной геометрии в качестве ключа;
  - шлифовка с помощью 5-осевого шлифовального инструмента с ЧПУ;
  - концепция ручного шлифования.
• Профиль инструмента на основе пространственной геометрии более точен, чем предыдущие методы.
• Редактируемая последовательность и метод процесса.
• Доступна операция повторной заточки.

Стандарт

• Концевые фрезы
• Шаровые концевые фрезы
• Концевые фрезы радиуса угла
• Расширитель
• Сверло и резак

Концевая фреза (2 канавки и правая спираль)	Концевая фреза (2 канавки и левая спираль)	Коническая концевая фреза (2 канавки и правая спираль)	Коническая концевая фреза (2 канавки и левая спираль)
Концевая фреза (6 канавок и правая спираль)	Концевая фреза (6 канавок и левая спираль)	Концевая фреза (4 канавки и правая спираль)	концевая фреза (4 канавки и левая спираль)

Дополнительно

Концевая фреза с переменным углом наклона спирали


‧ Угол наклона спирали 30 ° на режущей кромке
‧ Угол наклона спирали 45 ° по краю хвостовика















Форма пули


Форма пули и переменный угол наклона спирали


Концевая фреза с дуговым концом


‧ Осевая режущая кромка по дуге профиля


Форма ступенчатой дуги и конусности


‧ Угол наклона спирали :20º
‧ Передний наружный диаметр Ø13 Задний наружный диаметр Ø20
‧ 4 Каннелюры, вогнутый профиль

Технические характеристики

Механические оси
Ось X	370 мм
Ось Y	240 мм
Ось Z	190 мм
Ось C	∞
Ось	(-15º ~ +195 º)
Быстрый ход X	6 м/мин
Быстрое пересечение Y	6 м/мин
Быстрое перемещение Z	6 м/мин
Быстрый ход C	100 об / мин
Быстрое пересечение А	15 об / мин
Линейное разрешение	0,001 мм
Радиальное разрешение	0.001º
Мотор осей
Ось X	1,5 кВт
Ось Y	1,5 кВт
Ось Z	1,5 кВт
Ось C	0,8 кВт
Ось	0,8 кВт
Данные инструмента
Диаметр инструмента	3-20 мм
Максимальный диаметр поворота	200 мм
Максимальная длина заготовки	130 мм
Максимальная длина инструмента	100 мм
Шлифовальный шпиндель
Максимальный диаметр шлифовального круга	150 мм
Скорость шлифовального шпинделя	0 ~ 9000 об / мин
Пиковая Мощность	7,5 л(5,5 кВт)/10 л. С.(7,5 кВт)
Система охлаждения
Охлаждающий двигатель	3 Л. С. и 2 л. С.
Контроль
Модель	SIEMENS/FANUC
Машина
Размер	2062*2127*1955 мм
Вес	4530 кг

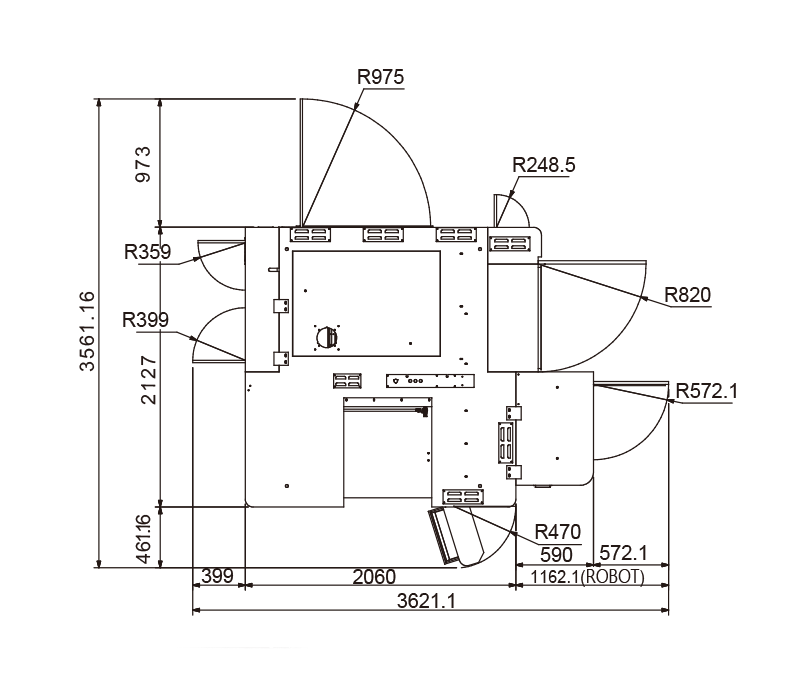

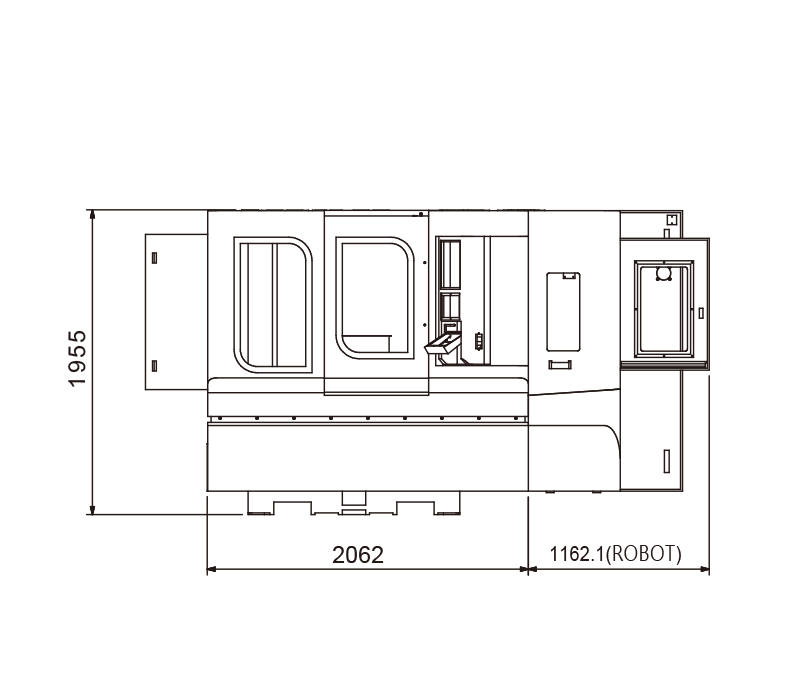

Схема

Стандартные аксессуары

• Брызговик для полного корпуса
• Галогенная лампа
• Фланец шлифовального круга
• Выравнивающие болты / блок
• Запасной ремень 3R7M875
• Пневматический цанговый держатель Ø6, Ø8, Ø10, Ø12, Ø16 мм
• Программное обеспечение для шлифования
• Ящик для инструментов / регулировочный инструмент
• Коллектор масляного конденсата
• Система охлаждения масла
• Холодильный агрегат для системы охлаждения масла
• Угловой установочный диск для измерения опорной точки станка
• Волочильный калибр BT#50 для предварительного измерения
• Штекерный калибр NT#50 для правки шлифовального круга
• Измеритель опорной точки штекерного датчика BT#50
• Контейнер для пыли высокого давления с 5 мкм
• Автоматическая система смазки
• Система моделирования трехмерной модели

Дополнительное приложение

• Роботизированная система быстрой загрузки: автоматизация погрузки и разгрузки в течение 10 секунд. Экономия времени без регулировки двери. Избегайте попадания масляного конденсата в окружающую среду на заводе.

• Оснащение 3D сенсорным зондом, который автоматически измеряет и перенастраивает инструмент.

Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
