Шлифовальный станок с ЧПУ TE-5

картинка Шлифовальный станок с ЧПУ TE-5 от G2R
картинка Шлифовальный станок с ЧПУ TE-5 от G2R
картинка Шлифовальный станок с ЧПУ TE-5 от G2R
картинка Шлифовальный станок с ЧПУ TE-5 от G2R
картинка Шлифовальный станок с ЧПУ TE-5 от G2R
картинка Шлифовальный станок с ЧПУ TE-5 от G2R
Характеристики
  • Страна производитель Китай
  • Вес 4000  кг
  • Ширина 188  см
  • Высота 250  см
  • Длина 225  см
Смотреть все характеристики
от 1 $
Цена по запросу
Договор ВЭД
Контракт с производителем
Подробнее
Связь с ведущим специалистом

О товаре

Описание

  • Прочно структурированная кровать - минимальная вибрация
  • Линейная направляющая высокой жесткости - максимальная износостойкость
  • Полный сервоконтроллер - точность позиционирования
  • Высокоточный шариковый винт - высокоточные операции


Детали

Рабочая головка

image-removebg-preview (8).png
  • Конусность шпинделя: BT-50.
  • Быстрое защелкивание заготовки с пневматическим управлением.
  • Точность концентричности рабочей головки в пределах 2 мкм.
  • Отклонение угла поворота: не более 0,001°.

Головка шлифовального круга

  • Конструкция с высокой жесткостью
  • Шпиндель колеса: Ø100
  • Оснащен высокоточным шарикоподшипником с угловым контактом.

 Управление

  • Контроллер SIEMENS.
  • Сенсорная панель экрана позволяет вводить данные вручную.
  • Быстрое переключение экрана между 3D CAD и ЧПУ.


Линейная направляющая

  • Высокая линейная жесткость.
  • Приводимая в движение высокоточным шариковым винтом.
  • Центральная система смазки сокращает время технического обслуживания во время работы.


 Система колланта

  • Ёмкость для масла 500 литров.
  • 80~100 литров в минуту.
  • Мощный насос.
  • Оснащен масляным радиатором.
  • 2 комплекта цилиндрических фильтров (фильтр 3 мкм и 5 мкм).



Программное обеспечение



Преимущества SMART и GUTS

  • Мощная функция проектирования инструментов без каких-либо ограничений.
  • Интеллектуальный и логический интерфейс.
  • В сочетании с 3 передовыми инструментами:
    - дизайн с вычислением пространственной геометрии в качестве ключа;
    - шлифовка с помощью 5-осевого шлифовального инструмента с ЧПУ;
    - концепция ручного шлифования.
  • Профиль инструмента на основе пространственной геометрии более точен, чем предыдущие методы.
  • Редактируемая последовательность и метод процесса.
  • Доступна операция повторной заточки.


Стандарт

  • Концевые фрезы
  • Шаровые концевые фрезы
  • Концевые фрезы радиуса угла
  • Расширитель
  • Сверло и резак


Концевая фреза
(2 канавки и
правая спираль)

Концевая фреза
(2 канавки и
левая спираль)

Коническая концевая
фреза (2 канавки и
правая спираль)

Коническая концевая
фреза (2 канавки и
левая спираль)

Концевая фреза
(6 канавок и
правая спираль)

Концевая фреза
(6 канавок и
левая спираль)

Концевая фреза
(4 канавки и
правая спираль)

концевая фреза
(4 канавки и
левая спираль)





Дополнительно

Концевая фреза с переменным углом наклона спирали


‧ Угол наклона спирали 30 ° на режущей кромке
‧ Угол наклона спирали 45 ° по краю хвостовика



Профильный инструмент с 3 различными режущими кромками


‧ Ступенчатая кромка, угол наклона спирали 25 ° угол наклона спирали

‧ Конический шариковый резак, угол наклона спирали 30º угол наклона спирали

‧ Резак волнообразной формы, угол наклона спирали 35 ° угол наклона спирали



Режущая кромка с волнообразной формой


‧ Конический и волнистый профиль угол наклона спирали 35 °



Форма шара 3/4, образованная дугами, соединенными


‧ Форма шара 3/4, образованная 8 дугами, соединенными



Прямая канавка с шаровой формой 3/4


‧ Профиль шаровой формы 3/4



Угловой инструмент с плоской и конической режущей кромкой



‧ Состоит из плоской и конической режущей кромки


Форма кита


‧ Образован многодуговым соединением
‧ Дуга, соединенная с линией 90º


Форма пули

‧ Осевой профиль режущей кромки с помощью квадрической волны


Форма пули и переменный угол наклона спирали

‧ Осевой профиль режущей кромки с помощью квадрической волны
‧ Угол наклона спирали 30º на режущей кромке
‧ Угол наклона спирали 45º по краю хвостовика


Концевая фреза с дуговым концом


‧ Осевая режущая кромка по дуге профиля


Форма ступенчатой дуги и конусности


‧ Угол наклона спирали :20º
‧ Передний наружный диаметр Ø13 Задний наружный диаметр Ø20
‧ 4 Каннелюры, вогнутый профиль



Технические характеристики

Данные инструмента
Максимальная длина заготовки 100 мм
Максимальный диаметр заготовки Ø 200 мм
Привод шлифовального шпинделя
Скорость вращения шпинделя 0 ~ 9000 об / мин
Пиковая Мощность 5 л. с. (3,75 кВт) / 7,5 л. с. (5,6 кВт)
Максимальный диаметр шлифовального круга 150 мм
Механические оси
Ось X 240 мм
Ось Y 230 мм
Ось Z 250 мм
Ось -20° ~+200°
Ось C
Быстрый ход X 10000 мм/мин
Быстрое пересечение Y 10000 мм/мин
Быстрое перемещение Z 8000 мм/мин
Быстрое пересечение А 15 об / мин
Быстрый ход C 100 об / мин
Линейное разрешение 0,001 мм
Радиальное разрешение 0.001°
Осевой двигатель и система охлаждения
Серводвигатель оси X 1,5 кВт
Серводвигатель с осью Y 1,5 кВт
Серводвигатель оси Z 1,5 кВт
Серводвигатель оси C 0,8 кВт
Серводвигатель с осью 0,8 кВт
Охлаждающая жидкость 2 Л. С. и 2 л. С.
Контроллер
Модель SIEMENS 840Dsl
Машина
Площадь помещения 2250 x 1880 x 2500 мм
Вес 4000 кг

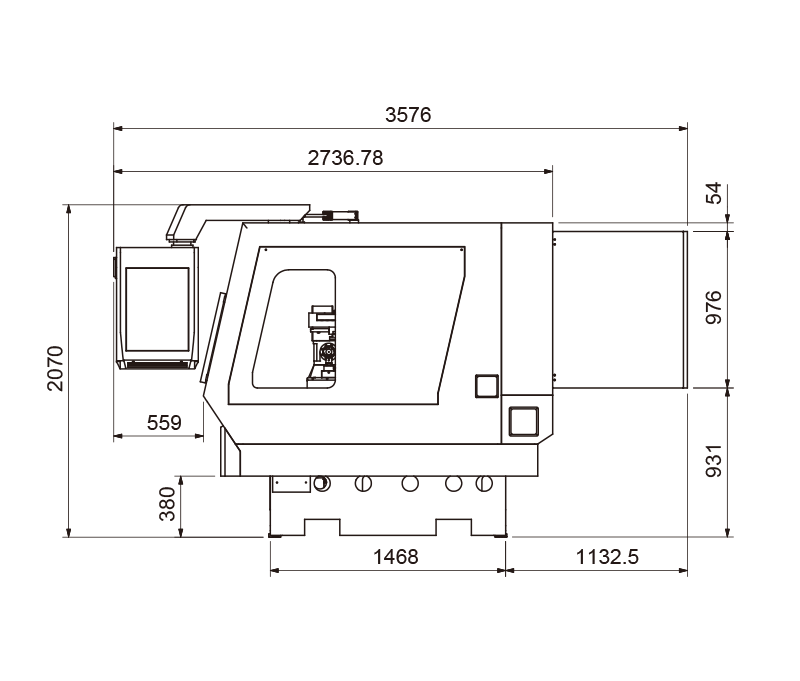

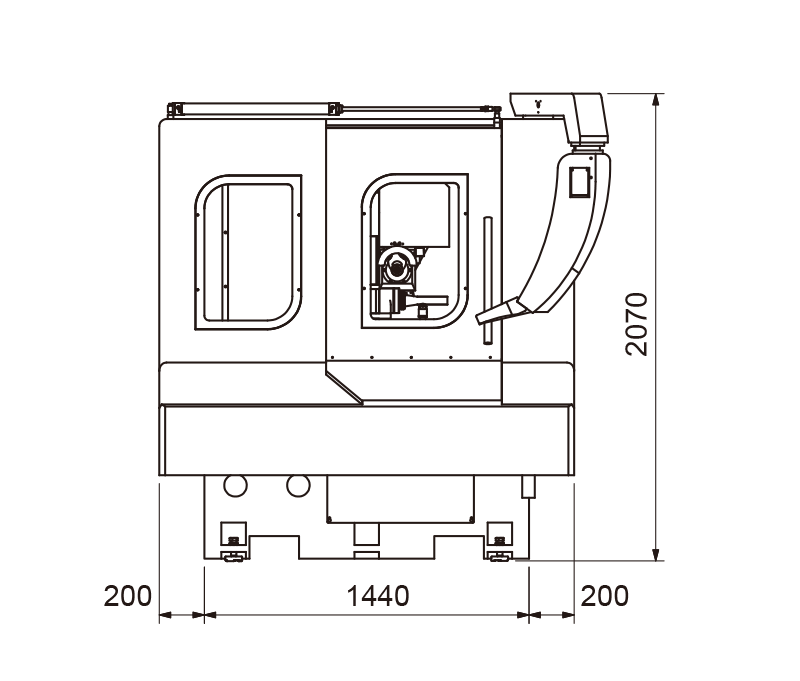

Схема


Стандартные аксессуары

  • Брызговик для полного корпуса
  • Галогенная лампа
  • Фланец шлифовального круга
  • Выравнивающие болты / блок
  • Запасной ремень 3R7M875
  • Пневматический цанговый держатель Ø6, Ø8, Ø10, Ø12, Ø16 мм
  • Программное обеспечение для шлифования
  • Ящик для инструментов / регулировочный инструмент
  • Коллектор масляного конденсата
  • Система охлаждения масла
  • Холодильный агрегат для системы охлаждения масла
  • Угловой установочный диск для измерения опорной точки станка
  • Волочильный калибр BT#50 для предварительного измерения
  • Штекерный калибр NT#50 для правки шлифовального круга
  • Измеритель опорной точки штекерного датчика BT#50
  • Контейнер для пыли высокого давления с 5 мкм
  • Автоматическая система смазки
  • Система моделирования трехмерной модели



Дополнительное приложение

  • Роботизированная система быстрой загрузки: автоматизация погрузки и разгрузки в течение 10 секунд. Экономия времени без регулировки двери. Избегайте попадания масляного конденсата в окружающую среду на заводе.

  • Оснащение 3D сенсорным зондом, который автоматически измеряет и перенастраивает инструмент.



Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
Показать полностью
