Вертикальный обрабатывающий центр с ЧПУ YL 1000-B


Стоимость оборудования с доставкой до России 86 700 USD.
Страна производства Тайвань.


Фрезерные станки Hannsa серии YL  имеют станину высокой жесткости, что позволяет вести обработку детали современным инструментом с прогрессивными режимами резания.
Станки серии YL оснащены линейными направляющими для перемещения стола, что позволяет достичь высокого качества обработки легких заготовок.
Станки указанной серии идеально подходят для работы в станко- и машиностроении, авиации, при производстве элементов сложных электрических машин и множестве других сфер применения.

Технические характеристики



                     Стол

Размер стола, мм       1100 х 620
Перемещения
(X x Y x Z), мм
   1020 х 610 х 610
Макс. нагрузка на стол, кг      900
Расстояние от шпинделя до стола, мм      150 ~ 760
Т-пазы
(Ширина х Дистанция х Кол-во), мм
    18 х 125 х 5

                       Шпиндель

Конус       ВТ 40
Расстояние от оси шпинделя
до колонны, мм
    660
Частота вращения шпинделя,
ремень, об/мин
   8000
                 Сила тяги, кг
Главный двигатель
(пост./30 мин), кВт
    7,5 / 11

               Перемещения

Быстрые перемещения
(Х/Y/Z), мм/мин
   36 / 36 / 24
Скорость подачи
(Х/Y/Z), мм/мин
   10000
             Сервопривода по осям
Fanuc, кВт      2,5 / 3,4
Автоматическая смена инструмента
Тип      Манипуляторный
Выбор инструмента      Произвольный
Объём инструментального магазина, шт      24
Макс. диаметр инструмента, мм     Ø80
Макс. длина инструмента, мм      300
Вес инструмента, кг      6
Время от стружки до стружки, с      2,5
      Прочее
Давление воздуха, кг/см²      6
Вольтаж      380
Мощность, кВА      20
Объём бака СОЖ, л       250
Масса, кг      5800
Длина х Ширина х Высота, мм      3000 х 2250 х 2675

Комплектация

  •  Подача воздуха через шпиндель
  • Обдув рабочего стола
  • Система смыва стружки
  • Телескопические кожуха на 3 оси
  • Кабинетная защита зоны обработки
  • Централизованная система смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Система охлаждения
  • Воздушный пистолет и пистолет с СОЖ
  • MPG пульт управления
  • Теплообменник
  • RS-232 интерфейс
  • Функция жесткого нарезания резьбы
  • Масляное охлаждение шпинделя
  • Инструмент для обслуживания станка
  • Регулировочные болты и опоры
  • Инструкция по эксплуатации станка

Доступные системы управления:

  • FANUC 0i-MC / 18i -MB
  • FAGOR 8055i Plus
  • SIEMENS 802D SL / 810D / 840D
  • MITSUBISHI M70 / M720 / M730
  • HEIDENHAIN iTNC530 SMART


Особенности

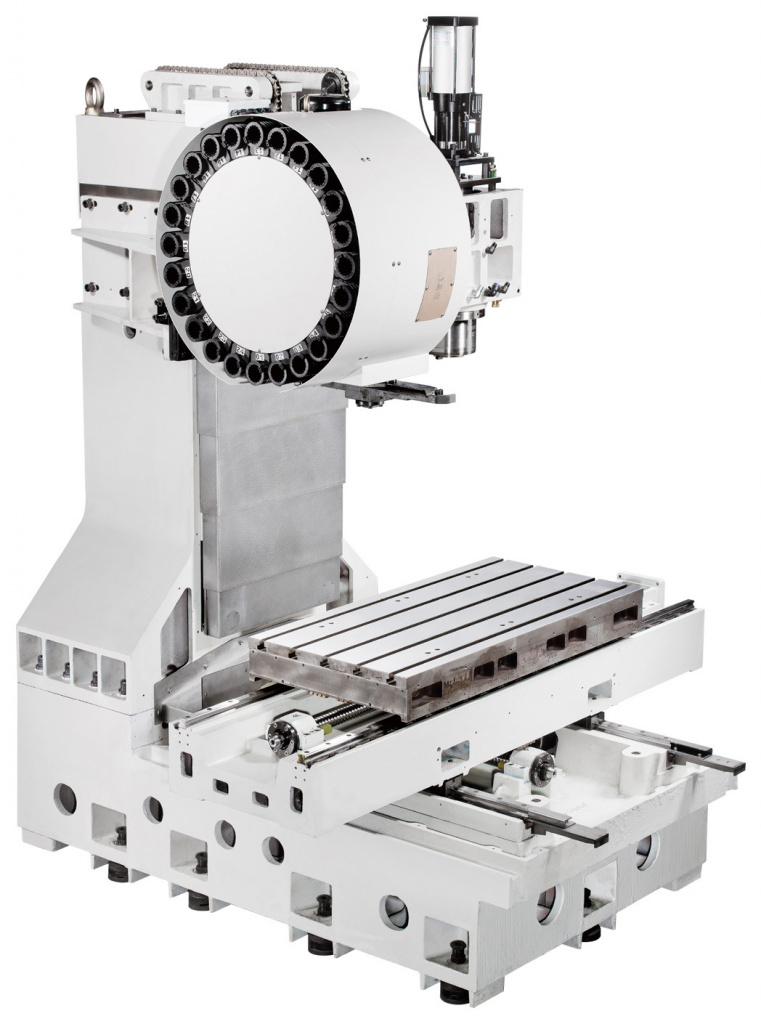

1. Для обеспечения необходимой жесткости основные компоненты станины изготавливаются из высококачественного чугуна – механита (FC-30), который подвергается термической обработке. Направляющие cкольжения по 3-м осям, роликового типа.



2. Система балансировки шпинделя.

Обеспечивает прямолинейность перемещения шпинделя, что гарантирует превосходное качество обработки поверхности.


3. Шпиндель.
Для достижения высокой частоты вращения шпиндель установлен на высокоточных подшипниках класса P4. Опционально можно установить шпиндели разной мощности с частотой вращения: 8000, 10000, 12 000 или 15000 об/мин. «Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим инструмента и долгий срок службы шпинделя. Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя что так же гарантирует точность обработки.



4. Удаление стружки.
Подача СОЖ помогает предотвращать засоры стружкой внутреннего пространства станка.


5. Подача СОЖ через шпиндель.
Обеспечивает охлаждение инструмента и заготовки при сверлении глубоких отверстий малого диаметра.





6. Соединение серводвигателя.
Прямое соединение AC серводвигателя с шариковой винтовой парой через муфту гарантируют высокую точность и скорость перемещений.


7. Система управления.
Для простоты использования панель управления оснащена системой Touch screen. По желанию можно установить системы ЧПУ Mitsubishi, Heidenhain, Fanuc и Siemens.


8. Линейные направляющие.
Обеспечивают высокую скорость, минимум вибраций, бесшумность работы и высокую точность перемещений.


9. Кабинетная защита рабочей зоны.

Защитные кожухи ограничивают доступ персонала к подвижным механическим элементам станка.

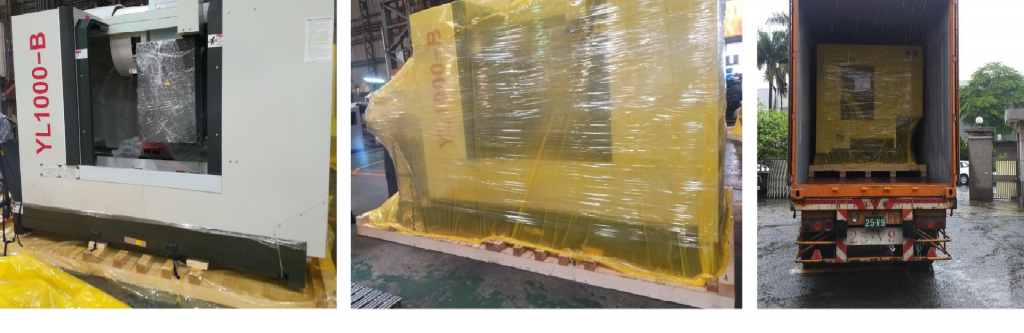

Упаковка оборудования
