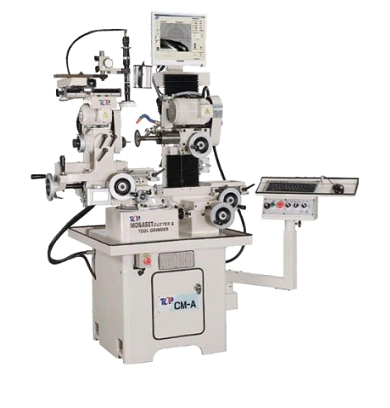

Универсальный заточный станок TOPWORK модель СМ-А


Стоимость оборудования с доставкой до России 55 530 USD.
Страна производства Тайвань.
Срок поставки 110  дней.
Гарантия  1 год.

Технические характеристики

Максимальный диаметр обработки 304 мм
Максимальный диаметр рабочей цанги    32 мм
Минимальный диаметр рабочей цанги 3 мм
Генерируемый шаг механизма шлифовального круга, макс 152 мм
Шлифовальный круг
Максимальный диаметр 101 мм
Рабочий ход
Ход главного двигателя  146 мм
Ход вспомогательного двигателя (общий)   133 мм
Вперед от центра
 76 мм
Назад от центра   57 мм
Рабочий ход углового приспособления
Горизонтальная плоскость (поворот стола)   235º
Вертикальная плоскость, вверх от центра   40°
Вниз от центра   40°
       Шлифовальный круг
            Продольный ход движка
Вертикальный ход (общий)
241 мм
Вверх от центра  114 мм
Вниз от центра  127 мм
Перекрестный ход (общий)  190 мм
Вперед от центра  76 мм
Назад от центра  114 мм
          Скорость шпинделя
Рабочая головка, одна скорость  436 об/мин
Шлифовальный круг, три скорости  4000, 5729, 8000 об/мин
           Мощность
Двигатель рабочей головки   ¼ Лс (0.186 КВт)
Двигатель шлифовального круга   ½ Лс (0.373 КВт)
          Система телеметрии
Монитор цветной
Диагональ 15 дюймов
Кратность системы   28 – 180
Модули цифровой индикации   по всем 5 осям

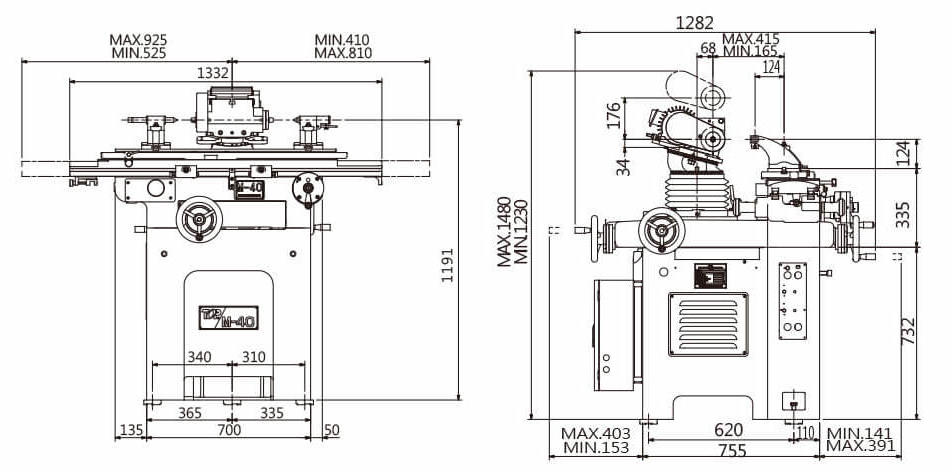

Габариты и вес
Размеры  2100 x 1150 x 2050 мм
Вес нетто с двигателем и ручками управления  1030 кг

Комплектация

  • держатель шлифовальной бабки с удлиненным стержнем;
  • кожух шлифовального круга с удлиненным стержнем;
  • суппорт передней бабки;
  • прямые цилиндрические цанговые патроны:  размер (мм) - Ø 5, 6 ,8, 10, 12, 16, 20, 25, 32;
  • 4 стандартных и 1 удлиненный фланец;
  • алмазная правка;
  • гаечный ключ для шлифовальной бабки;
  • держатель алмазной правки;
  • регулируемое приспособление для суппорта задней бабки;
  • гаечный ключ для шлифовального круга х 2шт.;
  • выравнивающие блоки х 4;
  • стандартная оправка;
  • комплект отверток х 2 шт.;
  • набор гаечных ключей;
  • двухсторонние гаечные ключи;
  • набор из 4 делительных кругов для механизма винтообразного хода (0, 8, 10, 12 делений);
  • ящик с инструментами;
  • масленка;
  • шлифовальные круги 3 шт. (тарельчатый, дисковый, чашечный);
  • устройство правки алмазом;
  • стопор, фиксирующий угловое положение для шлифовальной бабки (с напряженной пружиной);
  • оправка шлифовального круга и гаечный ключ;
  • шлифовальное приспособление;
  • 4” 6-ти кулачковый зажимной патрон для шлифовальной бабки;
  • фланец круга с 2 цангами для внутреннего шлифования;
  • система подачи СОЖ;
