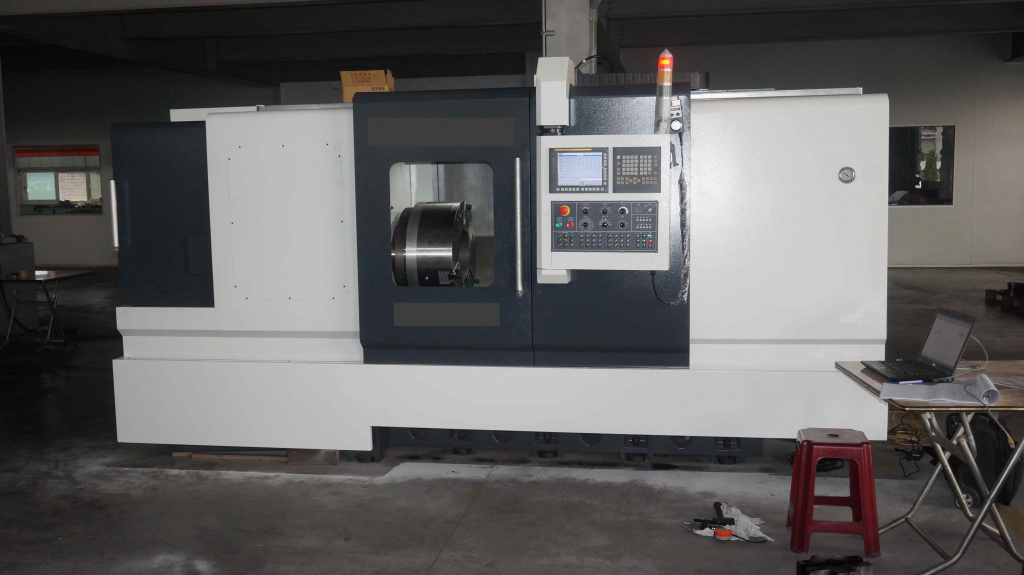

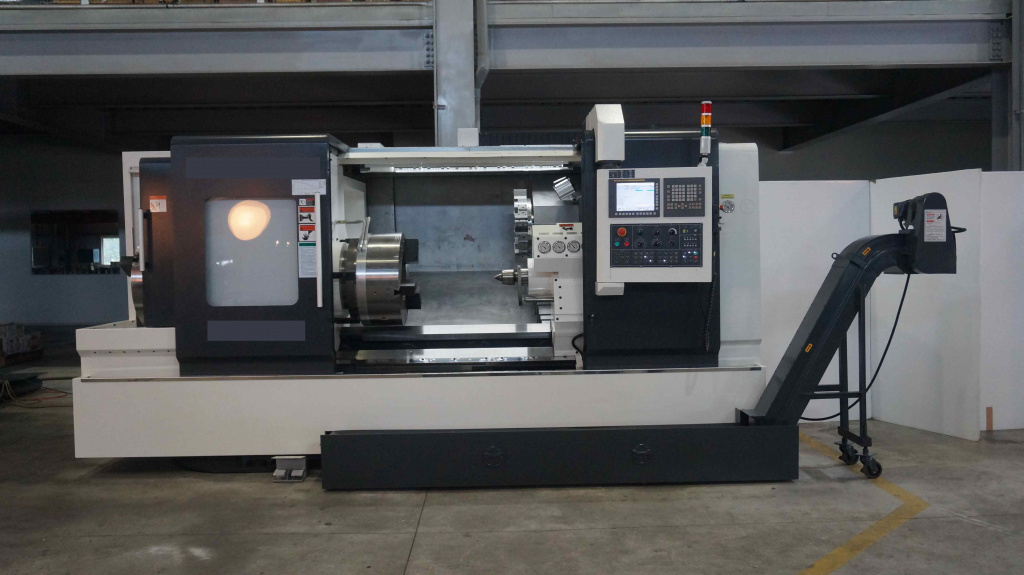

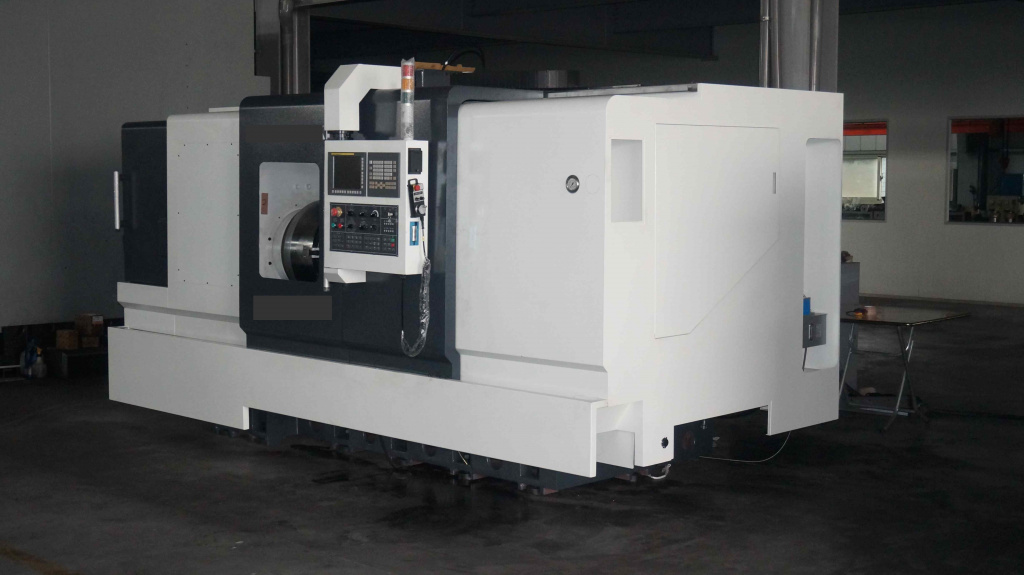

Токарно-револьверный станок с ЧПУ ATC-600 с наклонной станиной


Ориентировочная стоимость с доставкой до России 178 916 USD
Страна производства Тайвань
Гарантия 1 год.


Токарно-револьверный станок с наклонной цельной литой чугунной станиной предназначен для выполнения чистовой и черновой токарной обработки деталей различных конфигураций.На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из цветных металлов, алюминия и других низколегированных сплавов, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.

Выемка в станине (gap) для обработки крупногабаритных деталей типа «диск».
Станина из высококачественного чугуна и высокточные ШВП гарантируют высокую жесткость и виброустойчивость.
Увеличенный диаметр ШВП по оси Z до 50 мм гарантирует стабильную работу станка на максимальных режимах резания.

Характеристики

Модель

ATC-600 ATC-700 ATC-800 ATC-900

Основные параметры обработки

Расстояние между центрами

1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 мм

Максимальный диаметр над станиной

600 мм

700 мм

800 мм 900 мм
Наибольший размер заготовки, устанавливаемой над выемкой 900x450 мм 1000x450 мм 1100x450 мм 1200x450 мм

Максимальный вес детали в патроне

800 кг

Максимальная нагрузка (патрон + задняя бабка)

4000 кг

Максимальная нагрузка (патрон + люнет + задняя бабка)

5000 кг

Максимальная нагрузка (патрон + 2 люнета + задняя бабка) 6000 кг

Главный шпиндель


Конус шпинделя

D1-8,104 мм : L 60~230, M 230~680, H 680~2000 об/мин

Отверстие шпинделя

D1-11,130 мм : L 40~130, M 130~400, H 400~1200 об/мин

Скорость вращения шпинделя (об/мин)

A2-11, 165 мм : L 20~110, M 110~320, H 320~660 об/мин

A2-15, 230 мм : L 20~110, M 110~320, H 320~660 об/мин

Перемещение по осям

Ось X

460 мм

460 мм

460 мм

460 мм

Ось Y (Опционально)

+50 мм

+100 мм

+150 мм

+ 150 мм

Ось Z

1020/1520/2020/3020/4020/5020/6020 мм
Подачи Ускоренный ход по оси X

15 м/мин

Ускоренный ход оси Y(Опционально)

6 м/мин

Ускоренный ход оси Z

15 м/мин

Скорость подачи при резке

0.001-500 мм/рев (0.0004"-20"/рев)

Двигатели
Главный двигатель

Мотор шпинделя 22 кВт

Серводвигатель оси X

3.0 кВт, 12 Нм

Серводвигатель оси X (Опционально)

3.0 кВт, 12 Нм, ABS
Серводвигатель оси Z

6.0 кВт, 38 Нм

Смазочный насос

100 Вт

Насос охлаждающей жидкости

450 Вт, 6~10 бар

Гидравлический насос бака (Опционально)

5hp (3.7kw)

Объем баков


Гидравлический бак (Опционально)

70 л

Смазочный насос

2 л

Бак для охлаждающей жидкости

100 л

ШВП
Диаметр ШВП оси X

30 мм / pitch 10

Диаметр ШВП оси Y

30 мм / pitch 10

Диаметр ШВП оси Z

50 мм / pitch 10

Задняя бабка
Диаметр пиноли задней бабки

115mm / 160mm (OPT.)

Перемещение пиноли задней бабки

270 мм

Конус пиноли задней бабки

MT6

Длина

3900/ 4400/ 4900/ 5900/ 6900/ 7900/8900 мм

Ширина

2300 мм

Высота

2300 мм

Вес


8500/ 9500/ 10500/ 12000/ 14000/ 16000/ 18000

Стандартная комплектация

  • ЧПУ FANUC 0i-TF
  • Конвейер для стружки
  • Защитный кожух
  • Теплообменник
  • Освещение рабочей зоны
  • Автоматическая система смазки
  • Комплект ЗИП
  • Маховик MPG
  • Система автоматического переключения передач

Опциональная комплектация

  • 3-кулачковый патрон 12" / 16'' / 20'' / 25''
  • Гидралвический патрон 12'' / 15'' / 20'' / 24''
  • Увеличенное отверстие шпинделя 130 мм / 180 мм / 230 мм
  • Гидравлическая турель на 8 / 12 инструментов
  • Силовая турель VDI40 + ось C
  • Силовая турель VDI50 + ось C
  • Ось Y
  • Трансформатор для контроллера
