Автоматическая линия по производству бумажных пакетов с флексопечатью

картинка Автоматическая линия по производству бумажных пакетов с флексопечатью от G2R
картинка Автоматическая линия по производству бумажных пакетов с флексопечатью от G2R
картинка Автоматическая линия по производству бумажных пакетов с флексопечатью от G2R
картинка Автоматическая линия по производству бумажных пакетов с флексопечатью от G2R
картинка Автоматическая линия по производству бумажных пакетов с флексопечатью от G2R
Характеристики
  • Страна производитель Китай
Смотреть все характеристики
от 222 000 $
17 025 247 ₽
Цена рассчитана
по курсу ЦБ РФ
Цена без учета доставки
В лизинг от 851 262 ₽/мес
Для точного расчета ежемесячного платежа –
Свяжитесь с нами
Договор ВЭД
Контракт с производителем
Подробнее
Связь с ведущим специалистом

О товаре

4 цветная флексопечатная машина (комплект)



Описание

  • Это оборудование, изготовленное из литейного материала, базовый материал изготавливается с помощью светочувствительной смолы, резины в качестве основного материала, через чернила для подачи анилокса, чернильную печать на подложках жидким прессом.
  • Вся машина использует контроль: основной блок формируется посредством разматывающего устройства, контроля натяжения
  • Блок, блок подачи тяги, блок печати, сушильный блок. Блок разматывания управляется устройством автоматической коррекции, это небольшое отклонение в подаче, автоматически корректирует бумажное устройство, вся машина контролируется централизованной системой управления PLC.
  • Конструкция машины очень надежна,с высокой скоростью печати и простой работой. Сфера применения: химический мешок, цементный мешок, пакеты для упаковки пищевых продуктов, сумочки и другие отрасли промышленности.


Технические характеристики
Параметр Значение
Макс. Ширина полотна 1250 мм
Максимальная эффективная ширина печати 1160 мм
Диапазон длины повторной печати 260-1370 мм
Максимальный диаметр рулона Φ1300mm
Скорость печати 10 м / мин-80 м / мин
Толщина пластины 2.38mm
Общая мощность 43 кВт
Вес машины 5500 кг
Размер машины 5400 × 2200 × 2300 (мм)
Вес бумаги: 70gm2-140gm2
Точность печати ± 0,3 мм


Разматыватель
  • Длина ролика: 1436 мм;
  • Диаметр ролика: Φ74 мм;

Тяговый
  • Состав: Резиновый ролик, хромированный ролик;
  • Печать компонентов 4 группы.


Конфигурация электрооборудования
Параметр Значение Кол-во
JMB GROUP DLYO-25A 3
Преобразователь (Delta) VFD037M43A 1
Главный мотор Reducer casing 3KW 1
Распределительный двигатель 5IK90GU-CF/5GU-50KB-N 4
Вентилятор 65W 380V 12
Пневматическое гидравлическое выпрямление P05-E1-A 1
Воздушный цилиндр SC 50*500 2
Воздушный цилиндр SDA 63*20 8
Линейный позиционер CWY-70F 1
Кнопка 2 holes,3 holes,4 holes 6
RCCB 4P-60A 1
Разъем амфенола 40A 4
SMPS S-100-24 1
Соленоидный клапан 4V210-08      220V 4
Электромагнитное соединение SPC 8-02 12
Нефтепродукт Three components  398 G 1/2〃 1
ручка 12
Ручка swicth 2    position 10
Глушитель -01 4
Контроллер с контролируемой температурой 0-600° 4
Трубка нагрева 12
Контактор A.C. CJX2-0910       AC 220V 4




Печать


Описание

  • Состав: печатный ролик, барабан версии ролика, ролики всадника, анилоксовый валик;
  • Рулонная версия периметра: 436,5 мм;
  • Материал для печати: Смещение смолы, резиновая версия;
  • Метод вождения: синхронный ременный привод;
  • Цвет печати: точность печати в ± 0,3 мм, печать мин. шрифта: 3 мм;
  • Способ регулировки: ручное управление;
  • Корректировка версии ups and downs: Автоматическая


Отопление и сушка
  • Метод нагрева и сушки: нагрев вентилятора;
  • Площадь нагрева: 16 шт. Трубка;
  • Мощность нагрева: 35,2 кВт;
  • Длина вторичной сушки: 1 м;
  • Вытяжной вентилятор: 12 шт;


Двигатель
  • Главный двигатель: 3 кВт;
  • Распределительный электродвигатель: 90 Вт * 4 шт. 1: 50-скоростное;
  • Хост, используемый в управлении скоростью преобразователя частоты.

Компоненты печатающей машины
  • 4 цветных гибких печатающих устройства, включая печатный ролик 4 шт., Ролик версии 4 и ролик для распределения краски 4 и 4 алюминиевый направляющий ролик 15 с анилическим роликом;
  • Элемент печатной машины использует конструкцию настенной панели;
  • Автоматическая коррекция, автоматическая подача, автоматическое натяжение подшипников;
  • Ролик Anilox и чернильный ролик, используя систему push и pull, макросъемный ролик для печати. анилоксовый валик, печатный ролик и система чернил могут быть удалены и отрегулированы независимо;
  • Система чернил принимает резервуар чернил нержавеющей стали, может быстро погрузить и разгрузить;
  • Основные функции управления: полный онлайн-однокомпонентный, независимый контроль, синхронное управление скоростью плавающей вверх с помощью автоматической регулировки скорости вращения штока и датчика.

Пример изображения

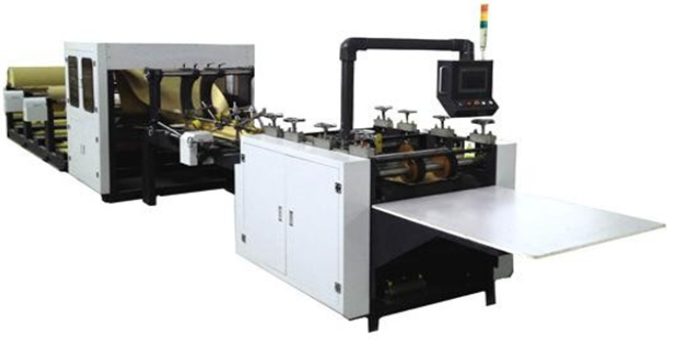

Машина для изготовления многослойных бумажных пакетов


Описание
  • Многослойная машина для изготовления пакетов для пайер для производства 70-140г/м2 рулонных пакетов для крафт-бумаги, размер может быть отрегулирован в соответствии с потребностями пользователя.
  • Среднее склеивание швов.
  • Мешок, изготовленный этой машиной, используется для увеличения упаковки, химических продуктов, цемента.


Диаграмма процесса
Без имени.png
Рулонный материал → раскручивание → Слоивание → склеивание среднего шва → формование → многослойная тяга → резка (заданная длина) → вытяжная резка → фотоэлектрический подсчет → транспортировка мешков → готовая сумка.


Ключевые особенности
  • С человеко-машинным интерфейсом (сенсорный экран), частотным управлением, высокоточной сервоуправлением, системой управления программированием ПЛК, автоматическим подсчетом, выходом и т. д.
  • Система управления проста и удобна в эксплуатации: машина рулонных материалов автоматически останавливается;
  • Автоматическое отслеживание цветового кода, склеивание, формование, подача материала, фотоэлектрический датчик; установочная длина без переключения передач, резак с горячим и холодным отключением двойного назначения и другие функции.

Основная конструкция
  • Машина разделена на верхнюю и нижнюю части: структура каркаса основной рамы, выдвижная стеновая плита использует стальную пластину 45 #, толщина 28 мм (эта машина должна снимать главную стеновую панель, если сменить резиновый валик);
  • Элемент размотки принимает стальную пластину толщиной 12 мм, поверхность с 3-слойной обработкой краски; промежуточная опора на 120 # коробчатое железо;
  • Разматывающий материал для рулонного материала принимает пневматический сердечник: 4 сета (сталь 45 °, поверхность выполнена высокочастотной закалкой; Он может иметь вес в 1.3T);
  • Другие элементы используют 45 #, A3 чугунное литье;

Технические характеристики
Параметр Значение
Ширина рулона бумаги 660-1220 мм;
Макс. dia. рулона бумаги 1300mm/paper roll dia. может сделать согласно потребностям пользователя);
Ширина мешков 320-600 мм регулировка по потребности (может сделать край «M», ширина края может регулироваться в 80-160 мм);
Длина мешка неограниченная (сенсорный экран, длина сервопривода);
Диаметр сердцевины рулонной бумаги: Ф76 мм (стандартное ядро для бумаги в Китае);
Толщина бумаги 70-140 г / м2;
Бумажный слой 1-2 слоя;
Источник питания 380 ± 10 В 50 Гц 3-фазные провода
Max. Скорость производства 30-70 м / мин;
Суммарная мощность 13 кВт
Вес машины 4000 кг
Размер машины (ДxШxВ) 11000 мм * 2300 мм * 1900 мм.
Режим управления сенсорный экран PLC servo control system;



Конфигурация электрооборудования

Параметр Значение Кол-во
Воздушный переключатель 4P 7# 1
SMPS 14 spot 1
Промежуточное реле (CHINT) 7.5KW 1
Контактор A.C. 1
Стоп-переключатель 380V 3.7KW 1set
Фотоэлектрический выключатель 96:24 1 set
Бесконтактный переключатель 120FZY2-S   220V 2
аварийная сигнализация 2
Сенсорный экран 3
Delta PLC 1
Преобразователь основной частоты (Delta) 1
Кодер (NEMICON) 4P 32A 1
Привод HS35-24 1
Синхронная передача и ремень HH53P/DC24V 2
Осевой вентилятор CJX2-3210 220V 1
кнопка NP4-112S/1 1
Двухпозиционная ручка WS-C2G-S 1
Индикатор питания LM12-4F-N1 2 шт


Пример




Швейная машина для бумажного мешка



Технические характеристики

Параметр Значение
Вместимость 10-30pcs / мин
Суммарная мощность 1.5kw
Размер 1,7 * 1,9 * 1м
Максимальная длина мешка 1500мм


Пример





Условия гарантии

Гарантийные обязательства несет производитель через поставщика.
Производитель установки предоставляет 1 (один) год гарантии, при условии соблюдения условий эксплуатации согласно инструкции по эксплуатации. При возникновении гарантийного случая, производитель обязуется предоставить неисправный элемент бесплатно, расходы
по доставке неисправного элемента несет покупатель.
