Станок лазерной резки металла с ЧПУ ЛР-1530

О товаре

Описание

• Лазерные технологии широко используются при обработке металла в самых разных областях. Например,  в машиностроении, автопроме, аэрокосмической промышленности, производстве измерительных приборов. Также данное оборудование используется при изготовлении вывесок в рекламе, различных конструкций из листового металла.
• В зависимости от мощности лазерного источника, оборудование сможет обрабатывать заготовки различных толщин.
• Подходит для следующих металлов: углеродистой стали, алюминия, нержавеющей стали, меди, титана, серебра, золота, электрической стали.
• Станок собирается с постоянным контролем качества.

Преимущества

1) Возможность физической маркировки при раскрое.
2) Максимально эффективное реагирование при осуществлении функции контроля высоты. Добиться этого можно благодаря оснащению емкостным бесконтактным контроллером расстояния между лазерной головкой и поверхностью обрабатываемого материала. Этот контроллер обладает быстрым откликом и точностью, что позволяет  получить оптимальную фокусировку и избежать повреждения лазерной головки.
3) Еще одно преимущество – возможность осуществления обратной резки, которая позволяет в случае необходимости вернуться к участку, который, например, был не прорезан. Также встроена функция компенсации ширины реза.
4) Технологии повышающие скорость раскроя.
5) Повышенное качество обработки углов за счет регулировки мощности лазера.
6) Также станок лазерной резки металла с ЧПУ имеет функции поиска краев. В ходе ее  реализации лазерная головка размещается на краю листа, а далее система самостоятельно сможет контролировать направление и положение. Таким образом, оператор всегда может отслеживать и корректировать положение головки по обрабатываемой поверхности.
7) Лазерная головка позволяет проводить раскрой при давлении до 3,0 МПа. Газовые магистрали высокого давления обеспечивают возможность резки твердых металлов.
8) Автоматизированное дымоудаление. Благодаря его эффективности не происходит загрязнения воздуха в производственном помещении.
9) Отсутствие необходимости шеф-монтажа, а также простота эксплуатации, благодаря которой станок может работать в две смены круглыми сутками.
10) Корпус цельнометаллический: изготовлен методом сварки из профильной трубы 100х100мм, с последующей проверкой точности направляющих. подвергшейся высокотемпературному отжигу. В итоге корпус имеет повышенную жесткость и прочность.
11) Под рабочим столом расположены лотки для сбора и удобного для оператора удаления шлаков и пыли.
12) При эксплуатации безопасность обеспечивается за счет работы охладителя с защитой от перелива и повышенного давления. Также станок лазерной резки металла с ЧПУ имеет  защиту от неправильного подключения электричества и перегрузки сети. Устройство изготовлено на доказавшей свою надежность базе. Работа характеризуется простотой обслуживания и стабильностью.

Технические характеристики

Модель станка	ЛР-1530
Рабочий стол	1530ммх3030мм
Тип лазера	Оптоволоконный иттербиевый лазер
Производитель лазера	IPG (Россия)
Мощность лазера	различная мощность на выбор покупателя: 500Вт, 700Вт, 1кВт; 1,5кВт; 2кВт; 3кВт; 4кВт; 6кВт;
Длина волны	1070 nm
Направляющие по осям Y	Hiwin 35
Направляющие по осям X	Hiwin 25
Направляющие по оси Z	Hiwin 15
Передача по осям X; Y	зубчатая рейка/шестерня через планетарный редуктор APEX
Модуль зубчатой рейки	1,5
Передача по оси Z	Шарико-винтовая пара
Концевые выключатели	бесконтактные, индукционные
Двигатель по осям X; Y; Z	сервопривод
Сервоприводы по оси Y	DELTA Еlectronics или Hiwin, мощность 1кВт
Сервопривод по оси X	DELTA Еlectronics или Hiwin, мощность 750Вт
Сервопривод по оси Z	DELTA Еlectronics или Hiwin, мощность 400Вт
Сервоприводы по оси Х	синхронизированы
Система контроля высоты  оси Z	автоматическая ёмкостная бесконтактная
Система управления	промышленная CypCut Laser Cutting System, экран 19”
Совместимость с программами	AutoCAD, Компас и т. д.
Формат работы станка	файлы чертежей с расширением dxf
Стол для размещения металла	стол выдвижной оборудованный вытяжкой с бункерами и ящиками для сбора мелких вырезанных деталей
Чиллер охлаждения лазера	с двумя контурами, один из которых для лазерной головы, второй для источника лазерной резки
Смазка линейных подшипников (кареток)	автоматическая по осям Х, У
Максимальная толщина резки металла	зависит от мощности источника лазерной резки
Используемые газы	O2 (кислород); N2 (азот);  сжатый воздух
Максимальная скорость перемещения станка	до 30 м/мин
Точность позиционирования	±0.03 мм
Минимальная ширина реза	＜0.12мм
Напряжение, Вольт;  Частота тока, Гц	220; 50
Гарантия на источник лазерного излучения	3 года
Габариты ДхШхВ	4400х2350х1600 мм
Вес	не менее 2 500 кг

Конструктивные особенности и преимущества станка

Описание	Фото
Источник оптоволоконного лазера – производитель IPG, лидирующая фирма в исследовании и производстве оптоволоконных Иттербиевых лазеров в мире. Надежное качество работы, гарантия 3 года, защита от обратного излучения при работе с нержавеющим металлом.

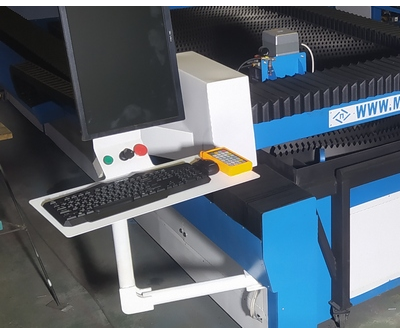

Отдельная стойка оператора с большим цветным монитором, под управлением программы CypCut разработанной под лазерный раскрой с максимальной способностью движения станка до 40м/мин. Программа легка в освоении и управлении. ПО интуитивно понятно оператору станка и позволяет работать не только в режиме резки металла, но и в режиме гравировки.
Дистанционный пульт позволяет оператору не прибегая к стационарной стойки управления совершать все необходимые действия и более оперативно осуществлять обратную связь
Автоматическое регулирование высоты зазора между головкой лазера и разрезаемым металлом, обеспечивается ёмкостным датчиком, ведущим к увеличению точности при работе с неровными поверхностями. Фокусировка лазерного луча происходит путем вращения регулятора расположенного на голове излучателя. Для удобства работы оператора из сопла светится красная точка-позиционера, что удобно для выбора начала резки обрабатываемого металла.
Лазерная голова производство Швейцария RAYTOOLS предназначена для промышленных волоконных лазеров. В голове предусмотрена регулировка фокусировки, необходимой для настройки более качественного луча при смене разрезаемых металлических листов разной толщины, а встроенная система охлаждения обеспечивает стабильную работу лазерной головки.
Использование пропорциональных регуляторов давления Camozzi - это результат интеграции высокой технологичности, с надежностью и высокими расходными характеристиками, при этом оператору станка не нужно постоянно регулировать давление рабочих газов используемых в процессе работы на лазере в зависимости от смены, как обрабатываемых материалов, так и толщин.
Используемые сервоприводы фирмы Delta Electronics или Hiwin характеризуются самой современной технологией c энкодером (обратной связью), позволяющей отрабатывать параметры с точностью в позиционировании с высокой скоростью перемещения, что сильно влияет на качество и темп выполненных работ на станке.
Планетарные редукторы фирмы APEX установленные на осях Х; У- позволяют работать со скоростью ускорения до 2G в момент начала движения станка, а за счет используемых шестерней – приводит к отсутствию люфтов влияющих на точность перемещения и позиционирования станка
Станок по оси Х оснащен мощными профильными линейными направляющими и подшипниками (каретками) Тайваньской фирмы Hiwin. Размер используемых направляющих по оси Х - 35. Такие направляющие в сочетании с линейными подшипниками имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.
Передача момента по осям X, Y станка осуществляется зубчатой рейкой/шестернью. За счет применения рейки увеличивается точность при работе станка, а также скоростные характеристики. Используемые зубчатые рейки производства фирмы APEX с восьмым классом точности специально разработанным для лазерных станков с ЧПУ.
Все подшипники  линейного перемещения (каретки) оснащены автоматической системой смазки, что позволяет значительно увеличить ресурс работы. При этом, одной заправки смазкой достаточно для работы оборудования в течение месяца при 24 часовой загрузке.
Станок укомплектован чиллером для охлаждения как лазерного источника, так и для охлаждения лазерной головки. Система водяного охлаждения чиллера оснащена фильтром, регулятором температуры. Точность регулировки температуры составляет ±1°С. Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.

Гарантия

На станок лазерной резки металла с ЧПУ предоставляется гарантия сроком 18 месяцев. По завершении данного срока осуществляется постгарантийное обслуживание на протяжении всего срока работы.
