Пункт | Спецификация | Единица | BL-Y25 |

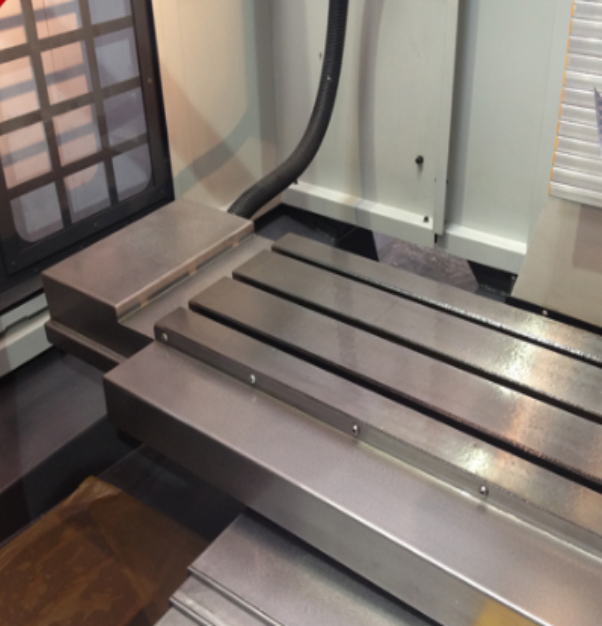

Рабочий стол | Размер стола | мм | 700 260 м×260 |
T слот (№/ширина/зазор) | мм | 3/14/63 | |
Оси X/Y/Z | Ход осей X/Y/Z | мм | 400/250/280 |
X / Y / Z оси шарико-винтовые (диаметр / шаг) | мм | 32/6 | |
Скорость подачи резки | мм/мин | 60 ~ 10000 | |
Быстрая скорость движения | м/мин | 15 | |
Точность позиционирования | мм | ±0,01 | |
Повторяемая точность позиционирования | мм | ±0.008 | |

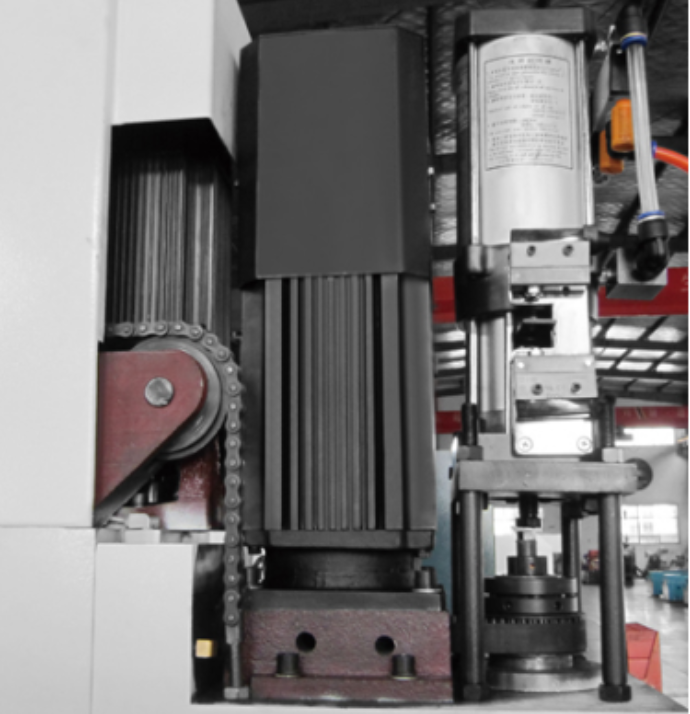

Веретено | Максимальное расстояние от носа шпинделя до поверхности рабочего стола | мм | 380 |
Расстояние от центра шпинделя до поверхности колонны | мм | 250 | |
Тип шпинделя | / | БТ40 | |
Двигатель шпинделя | кВт | 2.2 (инвертор) | |
Частота вращения шпинделя | оборотов в мин | 6000 | |
Инструментальный журнал | Тип магазина инструмента | / | Н/Д |
Другие | Общий размер (ПОЛОВИНА закрытой крышки) | мм | 1510×1200×2010 |
Общий размер (ПОЛНАЯ закрытая крышка) | 1760×1840×2010 | ||
Вес (ПОЛОВИНА/ПОЛНАЯ закрытая крышка) |
кг | 1300/1500 |
Товар | Марка |
Шариковинтовой подшипник | CHINA top-HRB P4 class/Z axes NSK |
Шариковинтовая пара | CHINA top |
Пружина для проточки | GERMANY |
Детали шпинделя | TAIWAN |

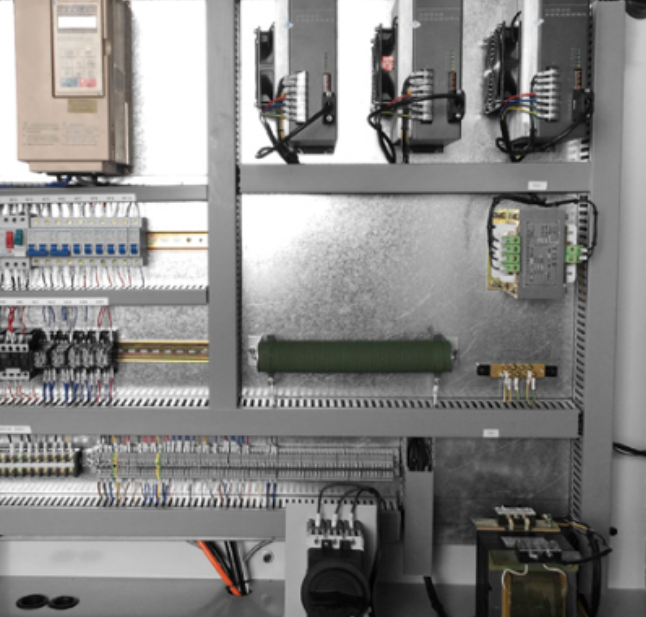

Инвертор |
TAIWA TECO/JAPAN YASKAWA |
Усилительный цилиндр | TAIWAN |
Пневматические части | TAIWAN AIRTAC |
Реле | JAPAN OMRON |
Смазочный насос | Joint-venture |
